Симметричные муфты Guillemin
Шланговые концевые фитинги тип Guillemin - это симметричные муфты, выполненные по стандартам EN 14420-8 и NF E 29-572. Муфта Guillemin имеет уплотнительное кольцо, размещенное на соединительной плоскости. Для закрытия муфты, нужно совместить 2 одинаковые полумуфты и провернуть запорное кольцо, расположенное примерно на середине «высоты» муфты, на четверть оборота. Для уплотнения соединения, запорное кольцо нужно провернуть дальше - при необходимости, с использованием специального затяжного ключа. Кольцо можно провернуть на 360°.
Соединения Guillemin могут использоваться со шлангами, предназначенными для транспортировки широкого спектра жидкостей, а также твердых сыпучих и порошкообразных веществ, в том числе для воды, углеводородов, гранулята, различных других химических веществ (в последнем случае, если вещество является агрессивным, то обычно желательно использовать фитинг из нержавеющей стали, а не из других предлашаемых нами материалов конструкции).
ВНИМАНИЕ! Муфты Guillemin никогда нельзя использовать для соединения шлангов, транспортирующих пар или газы. Для этих целей мы предлагаем концевые муфты других типов действия.
Примечание: ниже на этой странице, мы рассказываем только о немногих из предлагаемых нами соединений типа Guillemin - а именно, а самых востребованных типоразмерах муфт из алюминия и нержавеющей стали с зубчатым шланговым хвостовиком. Кроме них, мы можем предложить: Guillemin с резьбовым хвостовиком, с внешней или внутренней резьбой, Guillemin без запорного кольца, Guillemin без «ушек» (используются иногда при фиксации шланга к неподвижному фитингу), под приварку, а также крышки для муфт Guillemin, двусторонние редуциорующие фитинги-переходники, переходники с Guillemin на соединения типов DSP и Storz, уплотнения из NBR, EPDM, FPM, PTFE отдельно, затяжные ключи, крепежные цепи и многие другие аксессуары для соединений типа Guillemin.
| Рабочее давление: |
16 бар. При этом, тестовое давление 30 бар, а минимальное разрывное давление 50 бар. |
| Рабочая температура: |
От -20 до +65°C. |
| Материалы конструкции: |
Алюминий, нержавеющая сталь. |
| Для шлангов типов: |
-
Poliax D10,
Poliax D EN 12115,
Poliax D SM EN 12115,
Poliax UPE CON SM EN 12115,
Poliax UPE SM EN 12115
-
Carburite 10,
Carburite 16,
Carburite 16 TÜV,
Carburite BS 3492-D,
Carburite EN ISO 7840 A1,
Carburite F 10
-
Chemioel 10 EN 12115 OND,
Chemioel EN 12115
-
Cement SM 10,
Cement 713 10
-
Idro 10
-
Bevera 10
-
Carburex,
Carburex /ANC
|
| Тип соединения: |
Безопасный хомут, затяжка проволокой, специальные обжимные втулки |

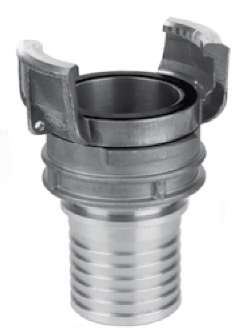

Муфта Guillemin с зубчатым хвостовиком и затяжным кольцом, алюминий
 |
Артикул |
Внутренний диаметр шланга, мм |
Дюйм |
Воротник хвостовика |
Масса, кг/шт |
Штук |
| LGSG038 |
38 |
1½ |
- |
0,17 |
|
| LGSG040 |
40 |
1½ |
- |
0,20 |
|
| LGSG045 |
45 |
1½ |
- |
0,25 |
|
| LGSG050 |
50 |
2 |
x |
0,33 |
|
| LGSG055 |
55 |
2 |
- |
0,38 |
|
| LGSG065 |
65 |
2½ |
x |
0,41 |
|
| LGSG070 |
70 |
2½ |
- |
0,60 |
|
| LGSG075 |
75 |
3 |
x |
0,77 |
|
| LGSG080 |
80 |
3 |
- |
0,79 |
|
| LGSG090 |
90 |
3 |
- |
0,85 |
|
| LGSG100 |
100 |
4 |
x |
1,33 |
|
| LGSG105 |
105 |
4 |
- |
1,03 |
|
| LGSG110 |
110 |
4 |
- |
1,26 |
|
Муфта Guillemin с зубчатым хвостовиком и затяжным кольцом, нержавеющая сталь (AISI 316/1.4401)
 |
Артикул |
Внутренний диаметр шланга, мм |
Дюйм |
Кольцо |
Масса, кг/шт |
Штук |
| RGSG038 |
38 |
1½ |
x |
0,52 |
|
| RGSG050 |
50 |
2 |
x |
0,93 |
|
| RGSG055 |
55 |
2 |
- |
0,87 |
|
| RGSG065 |
65 |
2½ |
x |
1,05 |
|
| RGSG075 |
75 |
3 |
x |
2,27 |
|
| RGSG080 |
80 |
3 |
x |
2,28 |
|
| RGSG090 |
90 |
3 |
- |
2,04 |
|
| RGSG100 |
100 |
4 |
x |
3,31 |
|
|
