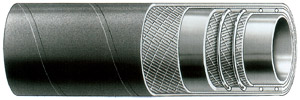

Шланг для кислот, щелочей, растворителей POLIAX® UPE SM EN 12115
Химический шланг POLIAX® UPE SM EN 12115 предназначен для всасывания и нагнетания широкого спектра агрессивных химических веществ, таких как большинство промышленных кислот, щелочей, масел, топлива и растворителей. Шланг может также использоваться в качестве гибкого трубопровода на участках нанесения покраски. Пожалуйста, сверьтесь с таблицей химической совместимости для определения возможности использования этого шланга с конкретной кислотой, щелочью, растворителем или иным химическим веществом.
Шланг совместим с пищевыми продуктами и подходит для всасывания и нагнетания всех пищепродуктов, содержащих животные или растительные жиры и масла, в соответствии с национальными и международными нормами.
| Конструкция: |
Внутренний слой: прозрачный, гладкий, из не проводящего ток полиэтилена сверхвысокой молекулярной массы (UHMWPE).
Усиление: синтетический корд со встроенной стальной спиралью и медной проволокой, обеспечивающей электрическую цепь между шлангом и фитингами.
Внешний слой: черный, антистатический (R<1 МОм/м), резиновая смесь EPDM, стойкий к истиранию, теплу, старению и погодным воздействиям. По запросу возможно исполнение с внешним слоем других цветов. |
| Рабочая температура: |
От -15 °C до +100 °C
Предполагается, что с агрессивными химическими веществами и растворителями шланг используется при комнатной температуре. Шланг
может быть очищен и стерилизован при помощи обычных моющих средств или при помощи пара при температуре +130°С (на кратковременный период).
|
| Всасывание: |
По внутреннему диаметру: ≤63,5 мм: 0,90 бар (675 мм ртутного столба)
По внутреннему диаметру: >63,5 мм: 0,80 бар (600 мм ртутного столба) |
| Допуски конструкции: |
В соответствии с EN 12115
По внутреннему диаметру: 19-38мм: ±0,50 мм, 50 мм: ±0,70 мм, 63,5-100 мм: ±0,80 мм
По внешнему диаметру: 31-51мм: ±1,00 мм, 66-91 мм: ±1,20 мм, >91мм: ±1,60 мм
По длине:±1% |
| Примечание: |
Шланг изготовлен в соответствии с нормой EN 12115. Отвечает требованиям по пожаробезопасности TRbF 131 часть 2 пар. 5.5. |
| Рекомендуем фитинги: |
|
ВНИМАНИЕ!
Если транспортируемые химикаты имеют температуру выше 25 °С, пожалуйста, обязательно свяжитесь с нами для уточнения возможности использования шланга. В случае протекания или разрыва шланга многие химические вещества могут нанести непоправимый вред людям, имуществу и окружающей среде. Во избежание несчастных случаев требуется принять все необходимые меры, как при обычной эксплуатации, так и во время гидростатических испытаний, которые должны проводиться обученным персоналом с использованием специальных инструментов.
Артикул/
стандартная длина, м |
∅внутр, мм |
∅внеш, мм |
pрабочее |
pразрывное |
Масса, кг/м |
Rизгиба мин., мм |
Метров |
| МПа |
psi |
бар |
МПа |
psi |
бар |
| POLIAX UPE SM EN 12115 |
| IH36811501/40 |
19 |
31 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
0,71 |
190 |
|
| IH36811502/40 |
25 |
37 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
0,87 |
230 |
|
| IH36811503/40 |
32 |
44 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
1,07 |
260 |
|
| IH36811504/40 |
38 |
51 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
1,35 |
340 |
|
| IH36811505/40 |
50 |
66 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
2,29 |
410 |
|
| IH36811507/40 |
63,5 |
79 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
2,51 |
450 |
|
| IH36811508/40 |
75 |
91 |
1,6 |
232,0 |
16 |
6,4 |
928,0 |
64 |
3,07 |
530 |
|
| IH36811510/20 |
100 |
116 |
1,2 |
180,0 |
12 |
4,8 |
696,0 |
48 |
4,43 |
680 |
|
|
