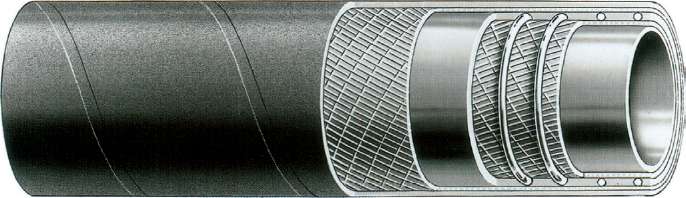

Маслобензостойкий рукав Carburite 16 TUV
Маслобензостойкий рукав Carburite 16 TUV разработан для всасывания и нагнетания минеральных масел и топлива (с ароматическими составляющими не более 50%). Шланги этой серии прошли сертификацию TÜV (германского Бюро технического контроля) по электрическому сопротивлению (кроме типа IH36532617/12 с диаметром 203x235).
| Конструкция: |
Внутренний слой: NBR, черный, гладкий, стойкий к маслам и топливу с содержанием ароматических углеводородов не более 50%.
Усиление: синтетический корд со стальной спиралью и встроенная медная проволока для обеспечения электропроводности. Проволоку, для облегчения приварки к фитингам, можно убрать, когда шланг обрезан до определенных длин.
Наружный слой: черный, гладкий, из специальной резиновой смеси NBR/SBR. Стойкий к абразивному износу, маслам и топливу, погодным воздействиям. Антистатический (R<1МОм/м). |
| Всасывание: |
Допустим вакуум до 0,8 бар (600 мм ртутного столба). |
| Рабочая температура: |
От -30 °C до +80 °C (до +100 °C для масла) |
| Допуски конструкции: |
Оправка стали RMA
По внутреннему диаметру: ≤38 мм: ±0,79 мм, >38 мм: ±1,59 мм
По наружному диаметру: ±1,59 мм
По длине: ±1%
|
Артикул/
стандартная длина, м |
∅внутр, мм |
∅внеш, мм |
pрабочее |
pразрывное |
Масса, кг/м |
Rизгиба мин., мм |
Метров |
| МПа |
psi |
бар |
МПа |
psi |
бар |
| CARBURITE 16 TUV |
| IH36532601/40 |
25 |
37 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
0,91 |
150 |
|
| IH36532606/40 |
32 |
44 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
1,14 |
190 |
|
| IH36532603/40 |
38 |
51 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
1,44 |
230 |
|
| IH36532606/40 |
40 |
54 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
1,57 |
240 |
|
| IH36532605/40 |
50 |
64 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
1,92 |
300 |
|
| IH36532607/40 |
75 |
90 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
3,03 |
450 |
|
| IH36532609/20 |
100 |
116 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
4,45 |
600 |
|
| IH36532609/40 |
100 |
116 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
4,45 |
600 |
|
| IH36532615/20 |
125 |
142 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
5,63 |
750 |
|
| IH36532614/15 |
150 |
172 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
7,80 |
900 |
|
| CARBURITE 16 |
| IH36532617/12 |
203 |
235 |
1,6 |
232,0 |
16 |
4,8 |
696,0 |
48 |
18,45 |
1400 |
|
|
