Латунные зажимные фитинги Legris

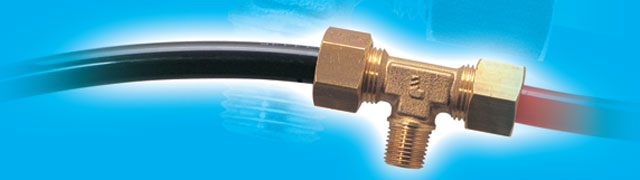

Обжимное соединение Legris
Латунные обжимные муфты

Обжимные (зажимные) латунные соединения Legris серии 0100 предлагает удобную альтернативу нарезке на трубке резьбы или припаиванию ее к фитингу. Универсальные обжимные фитинги Legris, благодаря огромному выбору зажимных колец, зажимных гаек, редукторов и переходников, подходят к практически любым трубкам, пневмоцинидрам и клапанам.


Принцип действия зажима серии 0100

Как видно в мультфильме выше, обжимной фитинг состоит из корпуса, обжимного кольца и обжимной гайки. Для его использования, сначала следует обрезать трубку, зачистить (как внутри, так и снаружи) от заусенцев ее срез. Все операции по гибке трубки следует проводит до сброки соединения. Обжимную гайку нужно надеть на трубку, при необходимости, что особенно актуально на больших размерах трубки, можно смазать внешнюю часть трубки (или, как вариант, внутреннюю часть гайки). Когда гайка надета, на трубку нужно натянуть обжимное кольцо. Теперь трубка готова к соединению с корпусом фитинга.

Трубку с надетыми на нее кольцом и гайкой нужно вставить в корпус фитинга, и затем затянуть обжимную гайку на резьбе корпуса. При проходе по резьбе, гайка будет давить на обжимное кольцо, в результате чего оно врежется в трубку и надежно ее зафиксирует.

Для сборки соединения не нужна ни какая-либо специальная подготовка трубки, ни специальный инструмент.

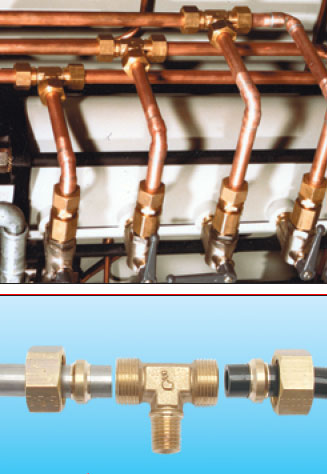

Зажимной фитинг Legris
Зажимной фитинг

Конструкция

Обжимные муфты Legris можно использовать с нейлоновыми, полиуретановыми, флюороплимерными, ПВХ и прочими пластиковыми трубками, с медными трубками, со стальными трубками, с трубками из резины. Предлагаются и различные переходники для подключения обжимных фитингов к другим соединениям.

Резьбовая часть фитинга может быть снабжена резьбой, выполненной по различным распространенным стандартам: метрической параллельной, «британской» BSPP параллельной или BSPT конической, «американской» конической NPT.

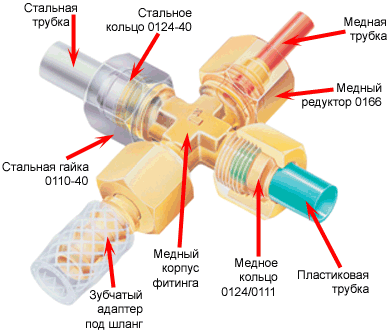

Устройство обжимного фитинга муфты соединения
Устройство (пример)

Через латунные зажимные фитинги Legris можно пропускать самые разные газы и жидкости: сжатый воздух, топливо и смазочные и иные масла, прочие углеводороды, воду и др. (Обязательно проконсультируйтесь с нами по вопросу использования наших обжимных соединений с конкретной рабочей средой! Например, наши латунные обжимные муфты не совместимы с аммиаком и его производными.)

Допустимое давление обжимных фитингов с медной или стальной трубкой

Давление указано в барах. Напомним, что 1 бар ≈ 1 кгс/см² ≈ 0,1 МПа ≈ 1 атм.


Медная трубка холодной выработки используется с латунным обжимным кольцом и с латунной обжимной гайкой

Значения давления действительны для медной трубки, поставленной прямой. Для трубки, поставленной в бухтах, следует уменьшить значение давления на 35%.
Не использовать в местах с сильной вибрацией!
Стальная бесшовная трубка холодной выработки, закаленной стали, используется со стальным обжимным кольцом и стальной зажимной гайкой (с суффиксом 40)

Использовать только со стальной трубой диаметром от 6 до 16 мм с толщиной стенки не более 1 мм; с трубами диаметром более 16 мм - максимальная толщина стенки 1,5 мм.
Размеры метрической трубки Размеры трубки, мм pmax фитинга pmax трубки pразрывное трубки постоянное pmax фитинга pmax фитинга с периодическими скачками pmax трубки разрывное давление трубки
внешний диам. толщина стенки
2x4 4 1 230 440 2200 550 460 580 1850
3х5 5 1 190 280 1400 470 370 490 1400
4х6 6 1 150 220 1100 400 290 420 1230
6х8 8 1 100 145 730 310 225 320 920
8х10 10 1 75 110 550 240 185 250 740
10х12 12 1 55 85 440 200 145 210 616
12х14 14 1 45 73 360 160 125 180 530
13х15 15 1 42 66 330 150 115 165 490
14х16 16 1 40 62 310 140 110 155 460
16х18 18 1 37 55 270 120 85 130 400
15,6х18 18 1,2 55 67 450
18х20 20 1 35 45 240 100 70 110 340
17,6х20 20 1,2 50 60 300
20х22 22 1 30 32 210 90 60 90 290
18,8х22 22 1,6 60 74 370
23х25 25 1 20 30 180 70 40 70 240
21,8х25 25 1,6 55 64 320
26х28 28 1 25 33 165
24,8х28 28 1,6 40 56 280
24х28 28 2 50 73 365

Допустимое давление обжимных фитингов с нейлоновой трубкой

Давление указано в барах. Напомним, что 1 бар ≈ 1 кгс/см² ≈ 0,1 МПа ≈ 1 атм. Давление указано для полужесткой нейлоновой трубки; в случае использования жесткой трубки, умножьте эти значения на 1,8. Также, принимайте во внимание указанные чуть ниже поправочные коэффициенты по температуре.


Поправочные коэффициенты по температуре
Температура -40...-15°C -15...+30°C +31...+50°C +51...+70°C +71...+100°C
Коэффициент 1,8 (и не рекомендуется) 1 0,68 0,55 0,31 (и не рекомендуется)

Нейлоновая полужесткая трубка используется с медными зажимной гайкой и зажимным кольцом Нейлоновая полужесткая трубка используется с полупластиковым фитингом (суффикс 70)
Размеры метрической трубки Размеры трубки, мм pmax фитинга pmax трубки pразрывное трубки pmax фитинга pmax трубки pразрывное трубки
внешний диаметр толщина стенки
3х4 4 0,5 20 20 65 10 20 65
2,7х4 4 0,65 25 25 75 10 25 75
2х4 4 1 40 50 135 10 50 135
3,3х5 5 0,85 30 30 70
4х6 6 1 32 32 85 10 32 85
6х8 8 1 22 22 58 10 22 58
8х10 10 1 16 16 42 10 16 42
7,5х10 10 1,25 23 23 57 10 23 57
10х12 12 1 12 12 32 10 12 32
9х12 12 1,5 22 22 63 10 22 63
12х14 14 1 10 10 27 10 10 27
11х14 14 1,5 16 16 52 10 16 52
10,4х14 14 1,8 22 22 66 10 22 66
12х15 15 1,5 14 14 48
11х15 15 2 23 23 70
13х16 16 1,5 12 12 44 10 12 44
12х16 16 2 21 21 66 10 21 66
14х18 18 2 17 17 58
15х20 20 2,5 20 20 69
16х22 22 3 21 21 75
19х25 25 3 18 18 68
23х28 28 2,5 16 16 50
22х28 28 3 20 20 60

Соответствие диаметра трубки и резьбы BSP

В таблице ниже показано, обжимные фитинги с каким диаметром резьбы BSP следует использовать с трубкой с определенным внешним диаметром трубки, а также максимальный диаметр проходного сечения, обеспечиваемый этим сочетанием.

Внешний диаметр трубки, мм Диаметр резьбы BSP зажимного фитинга Максимальный диаметр проходного сечения, мм
4-5-6 G1/8" 4
6-8-10 G¼" 7
10-12-14 G3/8" 11
14-15-16-18 G½" 14
18-20-22 G¾" 18
22-25-28 G1" 24

Типы обжимных фитингов серии 0100

Соединения конфигурации «обжимная муфта(ы) для трубки(ок) - резьба»


Соединители конфигурации «зажимная муфта - зажимная муфта» (подключение до 4 трубок)


Аксессуары, запчасти и вспомогательные фитинги

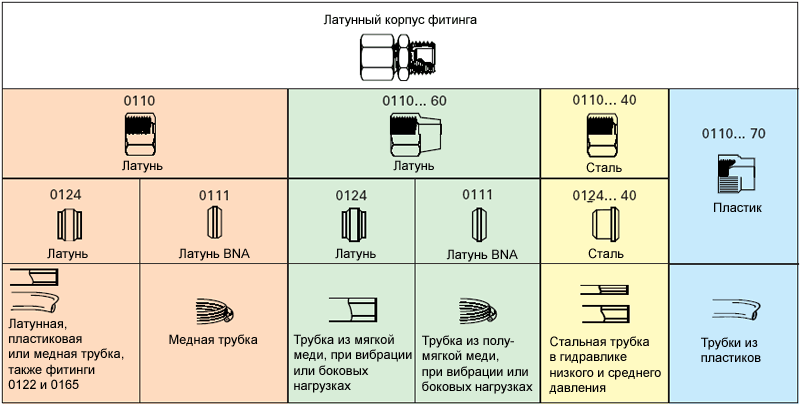

Таблица соответствия
Сочетания корпуса фитинга + зажимной гайки + обжимного кольца → для каких трубок использовать





···     ···     ···     ···     ···
