Фитинг зубчатый GK

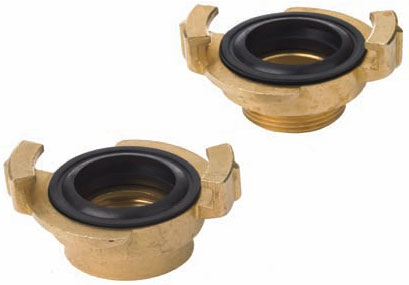

Соединения GK

Концевые шланговые соединения типа GK используются, в основном, для воды в промышленности, сельском хозяйстве и садоводстве.

Две полумуфты соединения такого типа соединяются между собой путем вставления их зубцов в пазы друг друга, и последующего поворота. Расстояние между зубцами-зажимами составляет 40 мм у фитингов всех типоразмеров, от Ду 10 до Ду 38 - поэтому, с помощью муфт GK можно легко, без дополнительных переходников, соединить между собой шланги разных типоразмеров, от 10 до 38 мм.

Однако, несмотря на некоторую схожесть внешнего вида, муфты типа GK не совместимы с воздушными «евро»-фитингами с резьбой, выполненной по DIN 3489.

Стандартно, соединения GK поставляются с уплотнениями из резины NBR. Опционально, они могут комплектоваться уплотнениями из FPM.

Расстояние между зажимами: 40 мм для всех типоразмеров фитинга
Рабочее давление: 20 бар
Рабочая температура: От -30 до +120°C
Материалы конструкции: Латунь 2.0401 - Ms 58 горячей штамповки (состав CuZn39Pb3)
Резьба: Типы с резьбовым соединением шланговой части имеют резьбу BSP, выполненную по EN ISO 228-1
Для шлангов типов:
Тип соединения: Червячный хомут

Латунь, с зубчатым хвостовиком под шланг

Соединение GKS Артикул Внутренний диаметр шланга, мм Дюйм Масса, кг/шт Штук
GKS010 10 3/8 0,07
GKS013 13 ½ 0,07
GKS016 16 5/8 0,08
GKS019 19 ¾ 0,08
GKS025 25 1 0,10
GKS032 32 0,14
GKS038 38 1½" 0,18

Латунь, внутренняя резьба, уплотнение NBR (стандартно), на резьбе уплотнение SBR

Соединение GK Артикул Внутренний диаметр шланга, мм Дюйм Резьба Масса, кг/шт Штук
GKF010 10 3/8 G 3/8 0,07
GKF013 13 ½ 0,07
GKF019 19 ¾ 0,08
GKF025 25 1 G1 0,08
GKF032 32 G1¼ 0,11
GKF038 38 G1½ 0,13

Латунь, внешняя резьба, уплотнение NBR (стандартно)

Соединение GKM Артикул Внутренний диаметр шланга, мм Дюйм Резьба Масса, кг/шт Штук
GKM010 10 3/8 G 3/8 0,07
GKM013 13 ½ 0,07
GKM019 19 ¾ 0,07
GKM025 25 1 G1 0,08
GKM032 32 G1¼ 0,10
GKM038 38 G1½ 0,14

Крышка, латунь

Крышка Артикул Масса, кг/шт Штук
GKK 0,09


Прокладка

Прокладка Артикул Материал Цвет Внешний диаметр, мм Внутренний диаметр, мм Высота, мм Штук в коробке Масса, кг/шт Штук
GKXB NBR черный 35,0 24,0 12,0 50 0,005
GKXV FPM зеленый 35,0 24,0 12,0 50 0,009

···     ···     ···     ···     ···
