Металлические БРС серия 90xx

Металлические брс для шлангов и трубок
БРС серий 90xx

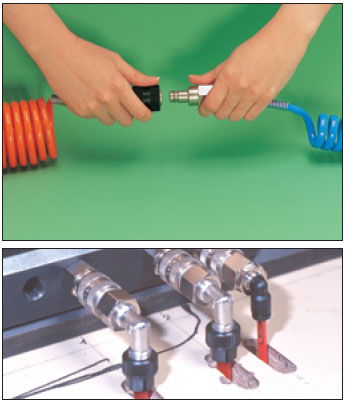

Среди других типов быстроразъемных соединений для шлангов и трубок, компания Legris (Франция) производит и быстродействующие соединения-разъемы серий 90xx, выполненные из металла и предназначенные для быстрого подключения/отключения контуров сжатого воздуха, воды, многих других жидкостей и газов, а также вакуума. Обращаться с быстроразъемными соединениями серий 90xx очень просто: для фиксации одной полумуфты («папа») в другой («мама»), нужно просто вставить первую во вторую. Для разъединения полумуфт, нужно потянуть за круговую рукоятку на «маме».


Технические данные

Рабочая среда: Сжатый воздух, вода, разреженная среда (вакуум), а также следующие газы и жидкости: азот, аммиак, аргон, ацетамид, вазелин, гексан, гелий, гептан, гидравлические жидкости групп HSA, HSB, HSD, H, H-L, H-LP, глицерин, глицерин-триацетат, дизельное топливо, диэтиленгликоль, изододекан, изооктан, кальция карбонат, маргарин, масла минеральные, масло автомобильное, масло арахисовое, масло касторовое, масло кокосовое, масло льняное, масло оливковое, масло пшеничное, масло растительное, масло соевое, масло трансмиссионное, морская вода, моющие средства бытовые, натрия сульфат, натрия фосфат, нефть, октадекан, пентан, пропиленгликоль, раствор аммиака, рыбий жир, скипидар, смазки ASTM 1/2/3, смазки силиконовые, спирт бутиловый, спирт гексиловый, спирт метиловый (метанол), спирт пропиловый, спирт стеариловый, спирт этиловый (этанол), хлопковое масло, хлорид аммония, циклогексан, цинка хлорид, этан, этиленгликоль, этилсиликат.
Список неполный. Если Вы не нашли в нем интересующую Вас среду, пожалуйста, обращайтесь к нашим сотрудникам.
Рабочее давление: До 35 бар. Следует учитывать также и рабочее давление проводника (шланга, трубки).
Рабочая температура: От -20 до +100°C. Следует учитывать также и рабочую температуру проводника (шланга, трубки).
Материалы конструкции:

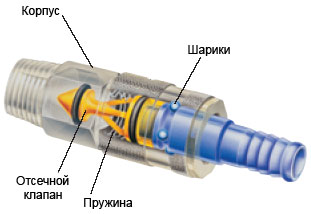

Металлические брс для шлангов и трубок - устройство
Устройство
Корпус: никелированная латунь.
Шайба: никелированная латунь (серии 13, 20, 21, 26), никелированная сталь (18, 22, 23, 25, 27), сталь+латунь (17, 19, 24, 14, 30).
Отсечной клапан: латунь.
Пружина: нержавеющая сталь.
Шарики: нержавеющая сталь.
Уплотнительное кольцо: нитриловая резина.
«Вилка»: никелированная латунь (20-21-mini-standard-max) или никелированная сталь (13-17-18-19-22-23-24-25-27-30).

Блокировка потока

Соединения серий 90xx производятся в трех вариантах, относительно способности соединения блокировать движение потока среды при разъединения полумуфт:

Не блокирует
Без блокировки
Блокирует в 1 направлении
Блокирует в 1 направлении
Блокирует в обоих направлениях
Блокирует в обоих направлениях

Типы быстроразъемных соединений серий 90xx

Вы можете выбрать тип профиля соединения по рисункам ниже, или ориентироваться на указанный диаметр проходного сечения/пропускную способность. Перейдя по ссылкам ниже, Вы сможете ознакомиться с предлагаемыми соединениями и выбрать подходящее по типу крепления шлангов/трубок.


Серия 20 Сечение 2,7 мм БРС разъем германский стандарт «германский» стандарт профиля
Серия 21 Сечение 5,0 мм БРС разъем германский стандарт «германский» стандарт профиля
Серия 17 Сечение 5,0 мм БРС разъем британский стандарт «британский» стандарт профиля
Серия 14, Серия 22 Сечение 5,0 мм и 5,5 мм БРС разъем ARO профиль ARO
Серия 18 Сечение 5,5 мм БРС разъем ISO C профиль ISO C
Серия 19 Сечение 5,5 мм БРС разъем британский «британский» стандарт профиля
Серия 23, Серия 24 Сечение 5,5 мм БРС разъем ISO B6 профиль ISO B6
Серия 25, Серия 26 Сечение 7,4 и 7,2 мм БРС разъем европейский «европейский» стандарт профиля
Серия 13 Сечение 7,5 мм БРС разъем азиатский «азиатский» стандарт профиля
Серия 30 Сечение 8,5 мм БРС разъем ISO B8 профиль ISO B8
Серия 27 Сечение 10 мм БРС разъем евро «европейский» стандарт профиля

Для некоторых разъемов мы предлагаем и некоторые дополнительные специфические фитинги, например:
- поворотные фитинги только для профилей ISO B, т.е. для БРС серий 23, 24 и 30
- вращающиеся распределители для всех металлических разъемов

«Собственные» профили Legris

В таблице выше мы привели ссылки на наши шланговые БРС, выполненные по каким-либо стандартам профиля. Все они совместимы с соединениями других фирм, выполненными по этим стандартам - соответственно, можно соединить одну полумуфту Legris с другой полумуфтой, изготовленной какой-нибудь другой фирмой, но по этому же стандарту. Например, соединения серии 19 совместимы, в числе прочего, с соединениями фирмы Rectus серии 19, или с соединениями по стандарту CEJN 295. Если на предприятии уже используются БРС, изготовленные по какому-либо стандарту, то, конечно, в большинстве случаев, нет смысла от него без причины отступать - и следует приобретать и новые БРС только того типа, который совместим с уже использующимися разъемами.

Однако, бывают случаи, когда, например, на предприятии устанавливается какая-либо новая линия оборудования, и нет значения, соединения какого профиля использовать с обвязывающими эту линию шлангами или трубками (или, может быть, даже, предприятие намеренно хочет снабдить шланги новой линии БРС другого типа). Для таких случаев, компания Legris изготавливает быстроразъемные соединения, выполненные с «собственным» профилем Legris, не совместимым с другими распространенными профилями. Эти типы наших быстрых разъемов перечислены ниже:


Серия Mini Сечение 2 или 3 мм Профиль Legris Mini собственный стандарт профиля Legris
Серия Standard Сечение 5 мм Профиль Legris Standard собственный стандарт профиля Legris
Серия Midi Сечение 12 мм Профиль Legris Midi собственный стандарт профиля Legris; см. также аксессуары к Midi
Серия Standard Сечение 19 мм Профиль Legris Maxi собственный стандарт профиля Legris

···     ···     ···     ···     ···
