Регуляторы расхода из нержавеющей стали

Наряду с регуляторами расхода из никелированной латуни, компания Legris производит и регуляторы расхода, выполненные из нержавеющей стали. Они используются для контроля скорости работы пневматических цилиндров, а также, в случае модели 7822, для контроля скорости движения других сред, таких как химикаты и жидкие продукты/напитки, совместимые с материалами уплотнений FKM и PTFE. Отсутствие «мертвых зон» в контрукции этих регуляторов расхода делает их удобными для использования, предполагающего частую промывку и очистку.

• 7810-7812 - регулятор расхода с установочным винтом и резьбовым фитингом, резьба BSPP и M5
• 7820-7822 - продольное одноходовое регулировочное приспособление, резьба BSPP

Общие параметры:

• Кольцевые уплотнения: FKM (FPM)
• Максимальное рабочее давление: 7810-7812: 10 бар, 7820: 16 бар, 7822: 40 бар
• Рабочая температура: 7810-7812: от 0°C до +70°, 7820-7822: от -15°C до +120°

7810-7812 - регулятор расхода с установочным винтом и резьбовым фитингом, резьба BSPP и M5

Для пневматических систем. Может использоваться в пищевой промышленности.

		C	на выход	на вход или выход	E	E1	F	H	J	L		штук
		M5x0,8	7810 19 19	7812 19 19	4	4	8	24	10	11	0,027
		G1/8	7810 10 10	7812 10 10	5	8	13	38	15	17	0,035
		G1/4	7810 13 13	7812 13 13	8	12	17	40	18	24	0,048
		G3/8"	7810 17 17	7812 17 17	7	12	20	53	22	2	0,059
		G½"	7810 21 21	7812 21 21	8	15	23	69	28	31	0,076

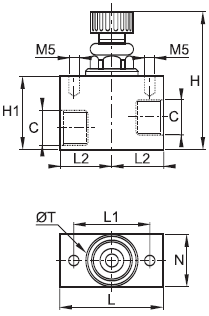

7820-7822 - продольное одноходовое регулировочное приспособление, резьба BSPP

7820 - для пневматических систем, 7822 - для пневматических систем и жидкостей, совместимых с уплотнительным материалом FKM и PTFE. Может использоваться в пищевой промышленности.

		C		в 1 сторону	H mini	H maxi	H1	L	L1	L2	N	T		штук
		G1/8	7	7820 00 10	47	52,5	30	40	15	20	20	20	0,178
		G1/4	7	7820 00 13	47	52,5	30	40	15	20	20	20	0,168
		G3/8"	9	7820 00 17	56	65	35	50	18	25	25	25	0,300
		G½"	12	7820 00 21	56	65	35	50	18	25	25	25	0,276
		C		в 2 стороны	H mini	H maxi	H1	L	L1	L2	N	T		штук
		G1/8	7	7822 00 10	48	52,5	30	40	15	20	20	20	0,180
		G1/4	7	7822 00 13	48	52,5	30	40	15	20	20	20	0,170
		G3/8"	9	7822 00 17	58	65	35	50	18	25	25	20	0,304
		G½"	12	7822 00 21	58	65	35	50	18	25	25	20	0,280
