Регуляторы расхода на пневмоцилиндре
Legris > Функциональные фитинги серии 7000 >
Регуляторы расхода потока
Регуляторы расхода Legris предназначены для контроля скорости работы пневматических цилиндров путем регулирования поступающего на пневмоцилиндр объемного расхода сжатого воздуха.
Регуляторы расхода серий 7xxx обеспечивают все преимущества быстроразъемных соединений, при надежности уплотнения соединений и точности регулировки расхода сжатого воздуха.
Устройство регулятора расхода
Устройство и технические данные
- Рабочая среда: сжатый воздух
- Рабочее давление: 1...10 бар
- Рабочая температура: от 0°C до +70°
- Корпус: пластмасса или латунь, в зависимости от модели
- Зажимное кольцо: нержавеющая сталь
- Регулировочный винт: никелированная латунь
- Зажимная гайка: никелированная латунь
- Основание: никелированная латунь
- Кольцевые уплотнения: нетриловые
Для изменения подачи сжатого воздуха пользуйтесь регулятором в левом верхнем углу
Где разместить - на самом цилиндре или в линии?
В зависимости от модели, регулятор расхода Легри может быть установлен как непосредственно на пневмоцилиндр (как показано, например, на фотографии в самом начале этой страницы), так и в линии сжатого воздуха. Для размещения на пневмоцилиндре, мы предлагаем регуляторы с резьбовым присоединением. Для размещения в линии, удобнее использовать также предлагаемые нами регуляторы расхода с двумя быстроразъемными присоединениями.
Однако, в общем случае, когда к этому нет каких-либо препятствий, мы рекомендуем первый вариант, т.е. установку регулятора непосредственно на пневматический цилиндр - так как чем меньше объем пневмосети между регулятором и пневмоцилиндром, тем меньше инерционный эффект «эластичности» сжатого воздуха, и, соответственно, тем точнее регулировка расхода, и тем постоянее и равномернее ее эффект. Итак, в общем случае, оптимальный вариант - это установка непосредственно на пневмоцилиндре регулятора расхода, снабженного резьбовым присоединением на стороне крепления к пневмоцилиндру и присоединением типа «банджо» под пневматическую трубку.
С внешним или утопленным винтом?
Регуляторы расхода с внешним регулировочным винтом следует использовать тогда, когда требуется обеспечить возможность простого ручного изменения настройки. Такой регулировочный винт выступает над поверхностью регулятора, снабжен рифленой головкой, а также зажимной гайкой, фиксирующей винт и страхующей от случайного изменения его положения.
Регуляторы расхода с утопленным винтом можно использовать в тех случаях, когда ручное изменение настройки нежелательно. Такой регулировочный винт утоплен в корпус регулятора и снабжен головкой с риской под отвертку или иной узкий предмет - провернуть его вручную проблематично. Зажимной гайки у таких регуляторов нет.

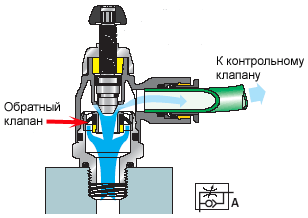

Разместить только на входе, только на выходе, или и там, и там?
Расходные регуляторы Legris предлагаются в вариантах для установки на входе в пневмоцилиндр, на выходе из него, или для установки на входе/выходе (в исполнее для двустороннего потока). При использовании односторонних версий, предполагается контроль только одного направления потока; при использовании двусторонних, обоих направлений - как на вход в пневмоцилиндр, так и на выход из него.
Версия регулятора в таблицах технических данных на этой странице помечена как текстовым указанием, так и соответствующим графическим значком.
| С внешним регулировочным винтом |
| Регулирование только выхода |
Регулирование только входа |
Двустороннее регулирование |
 |
 |
 |
| С утопленным регулировочным винтом |
| Регулирование только выхода |
Регулирование только входа |
Двустороннее регулирование |
 |
 |
 |

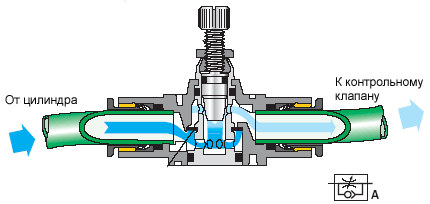

| Для размещения в линии |
| Регулирование только выхода |

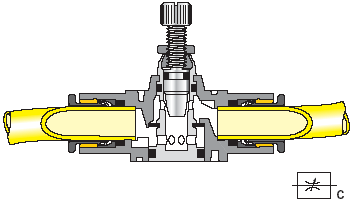

Двустороннее регулирование |
 |
 |
Какой тип присоединения выбрать?
Регуляторы расхода Legris производятся с резьбовыми присоединениями, выполненными по стандарту
- BSPP («британская» параллельная резьба, номинированная в дюймах),
- BSPT («британская» коническая резьба, номинированная в дюймах),
- метрическая резьба (параллельная и номинированная в миллиметрах),
- а также с вставными присоединениями
В Европе, чаще встречаются пневмоцилиндры и вспомогательные устройства с резьбой BSPP или метрической резьбой. Соответственно, если регулятор расхода планируется присоединить к такому цилиндру, клапану или другому устройству, то нужно выбирать регулятор с резьбой BSPP. В России также чаще встречается именно параллельная резьба - будь то метрическая или BSPP.
В США, а также в некоторых странах Азии, типичным является использование пневмоустройств с конической резьбой BSPT (также часто встречается и «американская» коническая резьба NPT).
Также, мы предлагаем и регуляторы с вставным присоединением.
Какой материал выбрать?
В большинстве случаев, можно использовать регуляторы с корпусом из высокопрочного пластика. Иногда, впрочем, следует остановиться на регуляторах с латунным корпусом.
«Обычный» или «миниатюрный»?
Для обычных применений, когда требуется задействовать полную площадь проходного сечения регулятора, следует выбирать «обычный» регулятор расхода. Они же в таблицах ниже именуются «компактными».
В тех случаях, когда сжатый воздух идет на снабжение очень маленьких пневмоцилиндров, и когда требуется особая точность настойки расхода сжатого воздуха, можно использовать «миниатюрные» регуляторы.
Типы регуляторов расхода (пластик)
Типы регуляторов расхода (никелированная латунь)
7010-7011-7012 - регулятор расхода с утопленным регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
На вход |
В 2 стороны |
штук |
| 4 |
M5x0,8 |
7010 04 19 |
7011 04 19 |
7012 04 19 |
|
| 4 |
G1/8 |
7010 04 10 |
7011 04 10 |
7012 04 10 |
|
| 6 |
M5x0,8 |
7010 06 19 |
7011 06 19 |
7012 06 19 |
|
| 6 |
G1/8 |
7010 06 10 |
7011 06 10 |
7012 06 10 |
|
| 6 |
G1/4 |
7010 06 13 |
7011 06 13 |
7012 06 13 |
|
| 8 |
G1/8 |
7010 08 10 |
7011 08 10 |
7012 08 10 |
|
| 8 |
G1/4 |
7010 08 13 |
7011 08 13 |
7012 08 13 |
|
| 8 |
G3/8" |
7010 08 17 |
7011 08 17 |
7012 08 17 |
|
| 10 |
G1/4 |
7010 10 13 |
7011 10 13 |
|
|
| 10 |
G3/8" |
7010 10 17 |
7011 10 17 |
|
|
| 10 |
G½" |
7010 10 21 |
|
|
|
| 12 |
G3/8" |
7010 12 17 |
|
|
|
| 12 |
G½" |
7010 12 21 |
|
|
|
| D |
C |
E |
F |
H |
L |
L1 |
 |
| 4 |
M5x0,8 |
4 |
8 |
17,5 |
17 |
5 |
0,007 |
| 4 |
G1/8 |
5 |
13 |
25 |
19 |
7 |
0,017 |
| 6 |
M5x0,8 |
4 |
8 |
17,5 |
19 |
5 |
0,017 |
| 6 |
G1/8 |
5 |
13 |
25 |
21 |
7 |
0,019 |
| 6 |
G1/4 |
8 |
17 |
26,5 |
22 |
9,5 |
0,034 |
| 8 |
G1/8 |
5 |
13 |
25 |
26 |
7 |
0,020 |
| 8 |
G1/4 |
8 |
17 |
26,5 |
27 |
9,5 |
0,035 |
| 8 |
G3/8" |
7,5 |
20 |
37,5 |
29 |
11,2 |
0,042 |
| 10 |
G1/4 |
8 |
17 |
26,5 |
29 |
9,5 |
0,038 |
| 10 |
G3/8" |
7,5 |
20 |
37,5 |
31 |
11,2 |
0,043 |
| 10 |
G½" |
8 |
23 |
43 |
37 |
13,5 |
0,117 |
| 12 |
G3/8" |
7,5 |
20 |
37,5 |
34,5 |
11,2 |
0,045 |
| 12 |
G½" |
8 |
23 |
43 |
37 |
13,5 |
0,111 |
| Максимальный момент затяжки для моделей с утопленным винтом |
Резьба |
M5x0,8 |
G1/8" |
G1/4" |
G3/8" |
G1/2" |
| Nm |
0,1 |
0,4 |
0,5 |
0,6 |
0,7 |
7060-7061-7062 - компактный регулятор расхода с внешним регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
На вход |
В 2 стороны |
штук |
| 4 |
G1/8 |
7060 04 10 |
7061 04 10 |
7062 04 10 |
|
| 6 |
G1/8 |
7060 06 10 |
7061 06 10 |
7062 06 10 |
|
| 6 |
G1/4 |
7060 06 13 |
7061 06 13 |
7062 06 13 |
|
| 8 |
G1/8 |
7060 08 10 |
7061 08 10 |
7062 08 10 |
|
| 8 |
G1/4 |
7060 08 13 |
7061 08 13 |
7062 08 13 |
|
| 8 |
G3/8" |
7060 08 17 |
7061 08 17 |
7062 08 17 |
|
| 10 |
G1/4 |
7060 10 13 |
7061 10 13 |
|
|
| 10 |
G3/8" |
7060 10 17 |
7061 10 17 |
|
|
| 12 |
G3/8" |
7060 12 17 |
|
|
|
| 12 |
G½" |
7060 12 21 |
7061 12 21 |
|
|
| D |
C |
E |
F |
F1 |
H mini |
H maxi |
H1 |
L |
L1 |
T |
|
| 4 |
G1/8 |
5 |
10 |
16 |
38 |
44 |
16 |
22 |
9 |
10 |
0,021 |
| 6 |
G1/8 |
5 |
10 |
16 |
38 |
44 |
16 |
22 |
9 |
10 |
0,021 |
| 6 |
G1/4 |
5,5 |
10 |
16 |
36,5 |
42,5 |
15 |
22 |
9 |
10 |
0,021 |
| 8 |
G1/8 |
4,5 |
14 |
19 |
41,5 |
48 |
18 |
28 |
10,5 |
12 |
0,035 |
| 8 |
G1/4 |
5,5 |
14 |
19 |
41,5 |
48 |
18,5 |
28 |
10,5 |
12 |
0,037 |
| 8 |
G3/8" |
5,5 |
14 |
19 |
41,5 |
48 |
17 |
28 |
11 |
12 |
0,037 |
| 10 |
G1/4 |
5,5 |
17 |
23 |
45,5 |
53,5 |
20 |
31,5 |
12,5 |
17 |
0,057 |
| 10 |
G3/8" |
5,5 |
17 |
23 |
45,5 |
54 |
20 |
31,5 |
12,5 |
17 |
0,059 |
| 12 |
G3/8" |
5,5 |
17 |
23 |
45,5 |
54 |
20 |
35 |
12,5 |
17 |
0,063 |
| 12 |
G½" |
7,5 |
17 |
24 |
45,5 |
54 |
20 |
35 |
13 |
17 |
0,065 |
7660-7661-7662 - миниатюрный регулятор расхода с внешним регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
На вход |
В 2 стороны |
штук |
| 3 |
M3x0,5 |
7660 03 09 |
7669 03 09 |
|
|
| 3 |
M5x0,8 |
7660 03 19 |
7669 03 19 |
|
|
| 4 |
M3x0,5 |
7660 04 09 |
|
|
|
| 4 |
M5x0,8 |
7660 04 19 |
7669 04 19 |
7662 04 19 |
|
| 4 |
G1/8 |
7660 04 10 |
7669 04 10 |
7662 04 10 |
|
| 6 |
M5x0,8 |
7660 06 19 |
7669 06 19 |
7662 06 19 |
|
| 6 |
G1/8 |
7660 06 10 |
7669 06 10 |
7662 06 10 |
|
| 6 |
G1/4 |
7660 06 13 |
7669 06 13 |
7662 06 13 |
|
| 8 |
G1/8 |
7660 08 10 |
7669 08 10 |
|
|
| 8 |
G1/4 |
7660 08 13 |
7669 08 13 |
|
|
| 8 |
G3/8" |
7660 08 17 |
7669 08 17 |
|
|
| D |
C |
F |
H mini |
H maxi |
J |
L |
|
| 3 |
M3x0,5 |
6 |
23,5 |
26 |
9 |
17 |
0,008 |
| 3 |
M5x0,8 |
6 |
23,5 |
26 |
9 |
17 |
0,008 |
| 4 |
M3x0,5 |
6 |
23,5 |
26 |
9 |
16,5 |
0,007 |
| 4 |
M5x0,8 |
6 |
23,5 |
26 |
9 |
17 |
0,008 |
| 4 |
G1/8 |
7 |
27 |
29,5 |
11,5 |
18 |
0,012 |
| 6 |
M5x0,8 |
6 |
23,5 |
26 |
9 |
18 |
0,010 |
| 6 |
G1/8 |
7 |
27 |
29,5 |
11,5 |
18,5 |
0,012 |
| 6 |
G1/4 |
8 |
30 |
32,5 |
12 |
19 |
0,019 |
| 8 |
G1/8 |
13 |
26,5 |
31 |
14 |
26 |
0,020 |
| 8 |
G1/4 |
16 |
29 |
34 |
19 |
27,5 |
0,022 |
| 8 |
G3/8" |
20 |
36 |
42 |
23 |
29 |
0,025 |
7040-7041 - компактный регулятор расхода с поворотным соединением, с внешним регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
На вход |
штук |
| 6 |
G1/8 |
7040 06 10 |
|
|
| 6 |
G1/4 |
7040 06 13 |
7041 06 13 |
|
| 8 |
G1/8 |
7040 08 10 |
7041 08 10 |
|
| 8 |
G1/4 |
7040 08 13 |
7041 08 13 |
|
| 8 |
G3/8" |
7040 08 17 |
|
|
| 10 |
G1/4 |
7040 10 13 |
|
|
| 10 |
G3/8" |
7040 10 17 |
|
|
| 12 |
G3/8" |
7040 12 17 |
|
|
| 12 |
G½" |
7040 12 21 |
|
|
| D |
C |
F |
F1 |
G |
H mini |
H maxi |
H1 |
J |
L |
L1 |
|
| 6 |
G1/8 |
16 |
10 |
10,5 |
38 |
44 |
16 |
17,5 |
23,5 |
18 |
0,026 |
| 6 |
G1/4 |
16 |
10 |
10,5 |
36,5 |
42,5 |
16 |
17,5 |
23,5 |
16,5 |
0,029 |
| 8 |
G1/8 |
19 |
14 |
13,5 |
41,5 |
48 |
23 |
21 |
28 |
19 |
0,035 |
| 8 |
G1/4 |
19 |
14 |
13,5 |
41,5 |
48 |
23 |
21 |
28 |
19,5 |
0,039 |
| 8 |
G3/8" |
19 |
14 |
13,5 |
41,5 |
48 |
23 |
22 |
28 |
17,5 |
0,043 |
| 10 |
G1/4 |
23 |
17 |
16 |
45,5 |
53,5 |
26,5 |
25 |
35 |
21 |
0,051 |
| 10 |
G3/8" |
23 |
17 |
16 |
45,5 |
54 |
26,5 |
25 |
35 |
21,5 |
0,063 |
| 12 |
G3/8" |
23 |
17 |
19 |
45,5 |
54 |
30,5 |
25 |
38 |
21,5 |
0,066 |
| 12 |
G½" |
24 |
17 |
19 |
45,5 |
54 |
30,5 |
26 |
38 |
21 |
0,071 |
7640-7649 - миниатюрный регулятор расхода с поворотным соединением, с внешним регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
На вход |
штук |
| 4 |
M5x0,8 |
7640 04 19 |
7649 04 19 |
|
| 4 |
G1/8 |
7640 04 10 |
7649 04 10 |
|
| 6 |
M5x0,8 |
7640 06 19 |
7649 06 19 |
|
| 6 |
G1/8 |
7640 06 10 |
7649 06 10 |
|
| D |
C |
F |
G |
H mini |
H maxi |
H1 |
J |
L |
L1 |
|
| 4 |
M5x0,8 |
6 |
8,5 |
24,5 |
27,5 |
14,5 |
9,5 |
19,5 |
6,5 |
0,011 |
| 4 |
G1/8 |
7 |
8,5 |
27,5 |
31 |
14,5 |
11,5 |
20 |
8,5 |
0,015 |
| 6 |
M5x0,8 |
6 |
10,5 |
24,5 |
27,5 |
16 |
9,5 |
21,5 |
6,5 |
0,013 |
| 6 |
G1/8 |
7 |
10,5 |
27,5 |
31 |
16 |
11,5 |
22 |
8,5 |
0,015 |

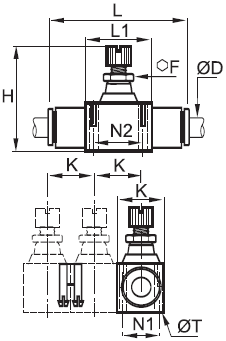

7771 - продольный регулятор расхода с резьбовым фитингом, с внешним регулировочным винтом, резьба BSPP
 |
 |
C |
one way adjustment |
штук |
| G1/8 |
7771 10 10 |
|
| G1/4 |
7771 13 13 |
|
| G3/8" |
7771 17 17 |
|
| G½" |
7771 21 21 |
|
| |
| C |
F |
F1 |
F |
J |
L1 |
N1 |
N2 |
T |
|
| G1/8 |
13 |
8 |
14 |
68,5 |
23 |
11 |
17 |
3,2 |
0,043 |
| G1/4 |
16 |
11 |
17,5 |
83 |
26 |
12,5 |
20 |
3,2 |
0,103 |
| G3/8" |
19 |
14 |
21 |
97 |
33 |
16 |
26 |
4,2 |
0,160 |
| G½" |
24 |
14 |
26 |
121 |
35 |
20 |
27,5 |
4,2 |
0,247 |
7020 - продольный регулятор расхода с внешним регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
F |
G |
H max |
 |
штук |
| 4 |
G1/8 |
7020 04 10 |
18 |
21,5 |
44 |
0,060 |
|
| 6 |
G1/8 |
7020 06 10 |
18 |
21,5 |
44 |
0,060 |
|
| 6 |
G1/4 |
7020 06 13 |
18 |
21,5 |
44 |
0,060 |
|
| 8 |
G1/8 |
7020 08 10 |
24 |
27 |
52,5 |
0,110 |
|
| 8 |
G1/4 |
7020 08 13 |
24 |
27 |
52,5 |
0,110 |
|
| |
7770-7772 - продольный регулятор расхода встраиваемый с цанговыми выходами, с внешним регулировочным винтом
 |
 |
D |
one way adjustment |
bi-directional |
штук |
| 4 |
7770 04 00 |
7772 04 00 |
|
| 6 |
7770 06 00 |
7772 06 00 |
|
| 8 |
7770 08 00 |
7772 08 00 |
|
| 10 |
7770 10 00 |
|
|
| 12 |
7770 12 00 |
|
|
| |
| D |
 |
F |
H mini |
H maxi |
K |
L |
L1 |
N1 |
N2 |
T |
|
| 4 |
3 |
5 |
29,5 |
33,5 |
12 |
39 |
15 |
8 |
11 |
2,2 |
0,012 |
| 6 |
4 |
8 |
39,5 |
44,5 |
17 |
54 |
23 |
11 |
17 |
3,2 |
0,030 |
| 8 |
6 |
11 |
44 |
50 |
18,5 |
60,5 |
26 |
12,5 |
20 |
3,2 |
0,047 |
| 10 |
8 |
14 |
52 |
61 |
24 |
76 |
33 |
16 |
26 |
4,2 |
0,103 |
| 12 |
10 |
14 |
57,5 |
67,5 |
28 |
86 |
35 |
20 |
27,5 |
4,2 |
0,138 |

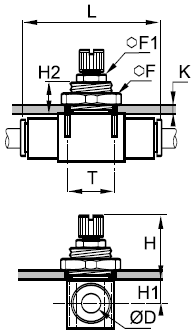

7776 - продольный регулятор расхода щитовой с наружной резьбой BSPT, с внешним регулировочным винтом, под шестигранник
 |
 |
D |
one way adjustment |
штук |
| 4 |
7776 04 00* |
|
| 6 |
7776 06 00* |
|
| 8 |
7776 08 00 |
|
| 10 |
7776 10 00 |
|
| 12 |
7776 12 00 |
|
| * ультрадисперсная регулировка |
| D |
F |
F1 |
H maxi |
H maxi |
H1 |
H2 |
K maxi |
L1 |
T |
|
| 4 |
14 |
- |
21,5 |
25,5 |
6,5 |
11 |
6 |
39 |
2,2 |
0,012 |
| 6 |
19 |
- |
27,5 |
32,5 |
7,5 |
13,5 |
7 |
54 |
3,2 |
0,030 |
| 8 |
24 |
11 |
28,5 |
34,5 |
9 |
13,5 |
7 |
60,5 |
3,2 |
0,047 |
| 10 |
30 |
14 |
29,5 |
38,5 |
11,5 |
13,5 |
7 |
76 |
4,2 |
0,103 |
| 12 |
32 |
14 |
32 |
42 |
12,5 |
15,5 |
8 |
86 |
4,2 |
0,138 |
7030-7031 - компактный регулятор расхода вставного типа, с внешним регулировочным винтом
 |
 |
D |
На выход |
supply |
штук |
| 6 |
7030 06 00 |
7031 06 00 |
|
| 8 |
7030 08 00 |
7031 08 00 |
|
| 10 |
7030 10 00 |
7031 10 00 |
|
| 12 |
7030 12 00 |
7031 12 00 |
|
| |
| D |
F |
H mini |
H maxi |
H1 |
H2 |
J |
L |
|
| 6 |
10 |
35 |
41 |
14 |
17 |
16 |
22 |
0,019 |
| 8 |
14 |
39,5 |
46,5 |
16 |
21,5 |
19 |
28 |
0,035 |
| 10 |
17 |
43,5 |
51,5 |
17,5 |
24,5 |
23 |
31,5 |
0,055 |
| 12 |
17 |
43 |
51 |
17 |
27 |
23 |
31,5 |
0,060 |
7630-7631 - миниатюрный регулятор расхода вставного типа, с внешним регулировочным винтом
 |
 |
D |
На выход |
supply |
штук |
| 4 |
7630 04 00 |
7631 04 00 |
|
| 6 |
7630 06 00 |
7631 06 00 |
|
| |
| D |
F |
H mini |
H maxi |
H1 |
H2 |
J |
L |
|
| 4 |
6 |
25,5 |
28 |
9,5 |
15,5 |
9 |
17 |
0,007 |
| 6 |
7 |
27,5 |
29 |
10,5 |
17 |
11,5 |
18,5 |
0,011 |
7065-7066-7067 - компактный регулятор расхода с внешним регулировочным винтом, резьба BSPT
 |
 |
D |
C |
На выход |
На вход |
В 2 стороны |
штук |
| 4 |
R1/8 |
|
|
7067 04 10 |
|
| 6 |
R1/8 |
7065 06 10 |
|
7067 06 10 |
|
| 6 |
R1/4 |
|
|
7067 06 13 |
|
| 8 |
R1/8 |
7065 08 10 |
|
7067 08 10 |
|
| 8 |
R1/4 |
7065 08 13 |
|
7067 08 13 |
|
| 8 |
R3/8 |
|
|
7067 08 17 |
|
| 10 |
R1/4 |
7065 10 13 |
7066 10 13 |
|
|
| 10 |
R3/8 |
7065 10 17 |
7066 10 17 |
|
|
| 10 |
R1/2 |
7065 10 21 |
7066 10 21 |
|
|
| 12 |
R1/4 |
7065 12 13 |
7066 12 13 |
|
|
| 12 |
R3/8 |
7065 12 17 |
7066 12 17 |
|
|
| 12 |
R1/2 |
7065 12 21 |
7066 12 21 |
|
|
| D |
C |
F |
F1 |
H mini |
H maxi |
H1 |
L |
L1 |
T |
|
| 4 |
R1/8 |
10 |
16 |
36,5 |
42,5 |
14,5 |
22 |
9 |
10 |
0,021 |
| 6 |
R1/8 |
10 |
16 |
36,5 |
42,5 |
15 |
22 |
8 |
10 |
0,021 |
| 6 |
R1/4 |
10 |
16 |
36,5 |
42,5 |
15 |
22 |
9 |
10 |
0,021 |
| 8 |
R1/8 |
14 |
19 |
40 |
45 |
16,5 |
27 |
10,5 |
14 |
0,034 |
| 8 |
R1/4 |
14 |
19 |
40 |
45 |
16,5 |
27 |
10,5 |
14 |
0,036 |
| 8 |
R3/8 |
14 |
19 |
40 |
45 |
16,5 |
27 |
11 |
14 |
0,042 |
| 10 |
R1/4 |
17 |
23 |
43,5 |
51,5 |
18 |
31,5 |
12,5 |
17 |
0,053 |
| 10 |
R3/8 |
17 |
23 |
43,5 |
51,5 |
18 |
31,5 |
12,5 |
17 |
0,055 |
| 10 |
R1/2 |
17 |
23 |
43,5 |
51,5 |
18 |
31,5 |
12,5 |
17 |
0,059 |
| 12 |
R1/4 |
17 |
23 |
43,5 |
51,5 |
18 |
35 |
12,5 |
17 |
0,056 |
| 12 |
R3/8 |
17 |
23 |
43,5 |
51,5 |
18 |
35 |
12,5 |
17 |
0,059 |
| 12 |
R1/2 |
17 |
23 |
43,5 |
51,5 |
18 |
35 |
12,5 |
17 |
0,164 |
7665-7668 - миниатюрный регулятор расхода с внешним регулировочным винтом, резьба BSPT
 |
 |
D |
C |
На выход |
На вход |
штук |
| 4 |
R1/8 |
7665 04 10 |
7668 04 10 |
|
| 6 |
R1/8 |
7665 06 10 |
7668 06 10 |
|
| 6 |
R1/4 |
7665 06 13 |
7668 06 13 |
|
| 6 |
R3/8 |
7665 06 17 |
|
|
| 8 |
R1/8 |
7665 08 10 |
7668 08 10 |
|
| 8 |
R1/4 |
7665 08 13 |
7668 08 13 |
|
| 8 |
R3/8 |
7665 08 17 |
7668 08 17 |
|
| D |
C |
F |
H mini |
H maxi |
J |
L |
|
| 4 |
R1/8 |
7 |
25 |
27,5 |
11,5 |
18 |
0,011 |
| 6 |
R1/8 |
7 |
25 |
27,5 |
11,5 |
18,5 |
0,012 |
| 6 |
R1/4 |
8 |
27,5 |
30 |
13,5 |
19 |
0,019 |
| 6 |
R3/8 |
17 |
31,5 |
34 |
13,5 |
19 |
0,025 |
| 8 |
R1/8 |
13 |
24 |
28,5 |
14 |
16 |
0,021 |
| 8 |
R1/4 |
16 |
25 |
29 |
19 |
27,5 |
0,033 |
| 8 |
R3/8 |
20 |
30 |
36 |
23 |
29 |
0,061 |
7045 - компактный регулятор расхода с поворотным соединением и внешним регулировочным винтом, резьба BSPT
 |
 |
D |
C |
На выход |
штук |
| 6 |
R1/4 |
7045 06 13 |
|
| 8 |
R1/8 |
7045 08 10 |
|
| 8 |
R1/4 |
7045 08 13 |
|
| 8 |
R3/8 |
7045 08 17 |
|
| 10 |
R1/4 |
7045 10 13 |
|
| 10 |
R3/8 |
7045 10 17 |
|
| 12 |
R3/8 |
7045 12 17 |
|
| 12 |
R1/2 |
7045 12 21 |
|
| D |
C |
F |
F1 |
G |
H mini |
H max |
H1 |
J |
L |
L1 |
|
| 6 |
R1/4 |
16 |
10 |
10,5 |
36,5 |
42,5 |
16 |
17,5 |
23,5 |
16,5 |
0,026 |
| 8 |
R1/8 |
19 |
14 |
13,5 |
40 |
46 |
23 |
21 |
28 |
17,5 |
0,034 |
| 8 |
R1/4 |
19 |
14 |
13,5 |
40 |
46 |
23 |
21 |
28 |
17,5 |
0,043 |
| 8 |
R3/8 |
19 |
14 |
13,5 |
40 |
46 |
23 |
21 |
28 |
17,5 |
0,044 |
| 10 |
R1/4 |
23 |
17 |
16 |
43,5 |
51,5 |
26,5 |
25 |
34 |
19,5 |
0,062 |
| 10 |
R3/8 |
23 |
17 |
16 |
43,5 |
51,5 |
26,5 |
25 |
34 |
19,5 |
0,065 |
| 12 |
R3/8 |
23 |
17 |
19 |
43,5 |
51,5 |
31 |
25 |
37 |
19,5 |
0,067 |
| 12 |
R1/2 |
23 |
17 |
19 |
43,5 |
51,5 |
31 |
25 |
37 |
19,5 |
0,070 |
7645 - миниатюрный регулятор расхода с поворотным соединением и внешним регулировочным винтом, резьба BSPT
 |
 |
D |
C |
На выход |
штук |
| 4 |
R1/8 |
7645 04 10 |
|
| 6 |
R1/8 |
7645 06 10 |
|
| |
| D |
C |
F |
G |
H mini |
H maxi |
H1 |
J |
L |
L1 |
|
| 4 |
R1/8 |
7 |
8,5 |
25 |
28,5 |
14,5 |
11,5 |
20 |
6 |
0,012 |
| 6 |
R1/8 |
7 |
10,5 |
25 |
28,5 |
16 |
11,5 |
22 |
6 |
0,014 |
7130 - регулятор расхода с цанговым соединением и утопленным регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
E |
F |
H |
J |
L |
|
штук |
| 4 |
M5x0,8 |
7130 04 19 |
4 |
8 |
17 |
9 |
19 |
0,015 |
|
| 4 |
G1/8 |
7130 04 10 |
5 |
13 |
34 |
15 |
20 |
0,018 |
|
| 6 |
M5x0,8 |
7130 06 19 |
4 |
8 |
17 |
9 |
24 |
0,017 |
|
| 6 |
G1/8 |
7130 06 10 |
5 |
13 |
34 |
15 |
22 |
0,022 |
|
| 6 |
G1/4 |
7130 06 13 |
8 |
17 |
39 |
18 |
24 |
0,027 |
|
| 8 |
G1/8 |
7130 08 10 |
5 |
13 |
34 |
15 |
25 |
0,035 |
|
| 8 |
G1/4 |
7130 08 13 |
8 |
17 |
39 |
18 |
28 |
0,040 |
|
| 8 |
G3/8" |
7130 08 17 |
7 |
20 |
47 |
21,5 |
29 |
0,049 |
|
| 10 |
G1/4 |
7130 10 13 |
8 |
17 |
39 |
18 |
30 |
0,054 |
|
| 10 |
G3/8" |
7130 10 17 |
7 |
20 |
47 |
21,5 |
32 |
0,060 |
|
| 10 |
G½" |
7130 10 21 |
8 |
23 |
61 |
28 |
34 |
0,067 |
|
| 12 |
G3/8" |
7130 12 17 |
7 |
20 |
47 |
22 |
36 |
0,075 |
|
| 12 |
G½" |
7130 12 21 |
8 |
23 |
61 |
28 |
38 |
0,087 |
|
7140 - регулятор расхода с резьбовым штуцером и утопленным регулировочным винтом, резьба BSPP и M5
 |
 |
C |
На выход |
E |
E1 |
F |
H |
J |
L |
|
штук |
| M5x0,8 |
7140 19 19 |
4 |
4 |
8 |
21 |
9 |
11 |
0,018 |
|
| G1/8 |
7140 10 10 |
5 8 |
13 |
32 |
15 |
17 |
17 |
0,024 |
|
| G1/4 |
7140 13 13 |
8 12 |
17 |
39 |
18 |
24 |
24 |
0,036 |
|
| G3/8" |
7140 17 17 |
7 12 |
20 |
47 |
21,5 |
27 |
27 |
0,044 |
|
| G½" |
7140 21 21 |
8 15 |
23 |
61 |
28 |
31 |
31 |
0,062 |
|
| |
7160 - регулятор расхода с уплотнением из латуни и утопленным регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
F |
F1 |
H |
J |
L |
L1 |
|
штук |
| 4 |
G1/8 |
7160 04 10 |
13 |
10 |
26 |
17 |
25,5 |
14,5 |
0,050 |
|
| 6 |
G1/8 |
7160 06 10 |
13 |
13 |
26 |
17 |
25,5 |
14,5 |
0,054 |
|
| 6 |
G1/4 |
7160 06 13 |
17 |
13 |
31,5 |
22 |
28,5 |
17,5 |
0,108 |
|
| 8 |
G1/8 |
7160 08 10 |
13 |
14 |
26 |
17 |
29,5 |
15,5 |
0,054 |
|
| 8 |
G1/4 |
7160 08 13 |
17 |
14 |
31,5 |
22 |
31 |
17 |
0,109 |
|
| 10 |
G1/4 |
7160 10 13 |
17 |
19 |
31,5 |
22 |
35 |
19 |
0,119 |
|
| 10 |
G3/8" |
7160 10 17 |
20 |
19 |
44,5 |
22 |
37,5 |
19 |
0,186 |
|
| 10 |
G½" |
7160 10 21 |
23 |
19 |
50 |
27 |
37,5 |
19 |
0,201 |
|
| 12 |
G3/8" |
7160 12 17 |
20 |
22 |
44,5 |
22 |
38 |
21,5 |
0,195 |
|
| 12 |
G½" |
7160 12 21 |
23 |
22 |
50 |
34 |
38 |
21,5 |
0,212 |
|
7762 - регулятор расхода с уплотнением из латуни и утопленным регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
F |
H |
J |
L |
|
штук |
| 8 |
G1/8 |
7762 08 10* |
14 |
40 |
17 |
28,5 |
0,054 |
|
| 10 |
G1/4 |
7762 10 13 |
19 |
44 |
22 |
36,5 |
0,125 |
|
| 14 |
G3/8" |
7762 1417 |
24 |
65 |
27 |
37,5 |
0,215 |
|
| 18 |
G½" |
7762 18 21 |
30 |
68,5 |
34 |
44 |
0,403 |
|
| * с регулировочной насечкой |
7100-7101 - компактный регулятор расхода с цанговым соединением и внешним регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
На вход |
F |
F1 |
H mini |
H maxi |
H1 |
L |
|
штук |
| 4 |
G1/8 |
7100 04 10 |
7101 04 10 |
10 |
19 |
47 |
53 |
23 |
21 |
0,076 |
|
| 6 |
G1/8 |
7100 06 10 |
7101 06 10 |
10 |
19 |
47 |
53 |
23 |
24,5 |
0,078 |
|
| 6 |
G1/4 |
7100 06 13 |
7101 06 13 |
10 |
19 |
47,5 |
53 |
23,5 |
24,5 |
0,082 |
|
| 8 |
G1/8 |
7100 08 10 |
7101 08 10 |
14 |
19 |
50 |
55 |
24,5 |
29 |
0,099 |
|
| 8 |
G1/4 |
7100 08 13 |
7101 08 13 |
14 |
19 |
50 |
56 |
25 |
29 |
0,100 |
|
| 8 |
G3/8" |
7100 08 17 |
7101 08 17 |
17 |
25 |
56 |
62 |
27 |
30,5 |
0,160 |
|
| 10 |
G1/4 |
7100 10 13 |
|
14 |
19 |
50 |
56 |
25 |
35 |
0,105 |
|
| 10 |
G3/8" |
7100 10 17 |
|
17 |
25 |
56 |
62 |
27 |
35 |
0,154 |
|
| 12 |
G3/8" |
7100 12 17 |
|
17 |
25 |
56 |
62 |
27 |
38 |
0,200 |
|
| 12 |
G½" |
7100 12 21 |
|
17 |
25 |
55 |
62 |
27 |
38 |
0,207 |
|
| 14 |
G½" |
7100 14 21 |
|
17 |
25 |
55 |
62 |
27 |
41 |
0,205 |
|
7680 - компактный регулятор расхода с цанговым соединением и внешним регулировочным винтом, резьба BSPP
 |
 |
D |
C |
На выход |
E |
F |
H maxi |
J |
L |
|
штук |
| 6 |
G1/8 |
7680 06 10 |
5 |
13 |
44 |
7,5 |
24,5 |
0,046 |
|
| 8 |
G1/8 |
7680 08 10 |
5 |
13 |
44 |
7,5 |
25,5 |
0,047 |
|
| 8 |
G1/4 |
7680 08 13 |
8 |
17 |
47 |
9 |
27 |
0,076 |
|
| 10 |
G3/8" |
7680 10 17 |
7 |
20 |
62 |
11 |
34 |
0,133 |
|
| 12 |
G½" |
7680 12 21 |
8 |
23 |
77 |
14 |
36,5 |
0,005 |
|
| |
7180 - миниатюрный регулятор расхода с цанговым соединением и внешним регулировочным винтом, резьба BSPP и M5
 |
 |
D |
C |
На выход |
E |
F |
H maxi |
J |
L |
|
штук |
| 4 |
M5x0,8 |
7180 04 19 |
4 |
8 |
30 |
10 |
19 |
0,021 |
|
| 4 |
G1/8 |
7180 04 10 |
5 |
13 |
44 |
15 |
20 |
0,027 |
|
| 6 |
M5x0,8 |
7180 06 19 |
4 |
8 |
30 |
10 |
24 |
0,031 |
|
| 6 |
G1/8 |
7180 06 10 |
5 |
13 |
44 |
15 |
22 |
0,038 |
|
| 8 |
G1/8 |
7180 08 10 |
5 |
13 |
44 |
15 |
26 |
0,044 |
|
| |
7110-7111 - компактный регулятор расхода с резьбовым штуцером и внешним регулировочным винтом, резьба BSPP
 |
 |
C |
На выход |
На вход |
F |
F1 |
H mini |
H maxi |
H1 |
L |
|
штук |
| G1/8 |
7110 10 10 |
7111 10 10 |
10 |
19 |
47 |
52,5 |
23 |
22,5 |
0,076 |
|
| G1/4 |
7110 13 13 |
7111 13 13 |
14 |
19 |
50,5 |
55,5 |
25 |
32 |
0,107 |
|
| G3/8" |
7110 17 17 |
|
17 |
25 |
56 |
62 |
27 |
34,5 |
0,212 |
|
| G½" |
7110 21 21 |
|
17 |
25 |
55 |
62 |
27 |
37,5 |
0,194 |
|
7190 - миниатюрный регулятор расхода с резьбовым штуцером и внешним регулировочным винтом, резьба BSPP и M5
 |
 |
C |
На выход |
E |
E1 |
F |
H maxi |
J |
L |
|
штук |
| M5x0,8 |
719019 19 |
4 |
4 |
8 |
30 |
10 |
11 |
0,022 |
|
| G1/8 |
719010 10 |
5 |
8 |
13 |
44 |
15 |
17 |
0,028 |
|
| |
|
