Трубная продукция > Фитинги O-Lok >
XHML6 Переходник со стяжной гайкой

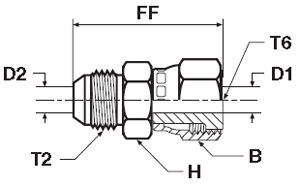

XHML6 Переходник со стяжной гайкой Труба с развальцовкой Triple-Lok® 37° / Гайка O-Lok® ORFS

Наруж. диам. трубы Резьба UN/UNF-2A T2 Резьба UN/UNF-2B T6 B, мм D1, мм D2, мм FF, мм H, мм Вес (сталь), г/шт O-Lok® Сталь O-Lok® Нерж. сталь PN (бар) Штук
мм дюйм S SS
6 1/4 7/16-20 9/16-18 17 4 4 38 16 29 4 XHL6-S 4XHML6SS 500 350
8, 10 5/16, 3/8 9/16-18 11/16-16 21 7 7 41 19 46 6 XHL6-S 6XHML6SS 420 350
12 1/2 3/4-16 13/16-16 24 9 9 48 22 73 8 XHL6-S 8XHML6SS 420 350
14, 15, 16 5/8 7/8-14 1-14 29 12 12 56 27 126 10 XHL6-S 10XHML6SS 350 350
18, 20 3/4 1 1/16-12 1 3/16-12 35 14 14 64 32 205 12 XHL6-S 12XHML6SS 350 350
22, 25 1 1 5/16-12 1 7/16-12 41 20 20 68 38 285 16 XHL6-S 16XHML6SS 280 280
28, 30, 32 1 1/4 1 5/8-12 1 11/16-12 48 26 26 71 43 623 20 XHL6-S 20XHML6SS 280 210

O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации

Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.

PN (бар) / 10 = PN (МПа)

Номинальное давление – PN, для версий из стали и нерж. стали.


···     ···     ···     ···     ···
