WEMLO Фитинг угловой переборочный Трубы O-Lok® ORFS/O-Lok® ORFS, SAE520701/SAE 520701 ISO 8434-3 BHE

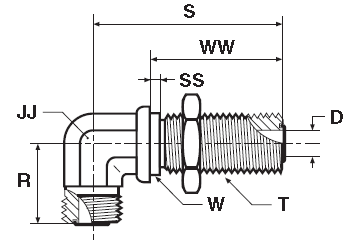

| Наруж. диам. трубы |
Резьба UN/UNF-2A T |
D, мм |
JJ, мм |
R, мм |
S, мм |
SS, мм |
W, мм |
WW, мм |
Вес (сталь), г/шт |
O-Lok® Сталь |
O-Lok® Нерж. сталь |
PN (бар) |
Штук |
| мм |
дюйм |
S |
SS |
| 6 |
1/4 |
9/16-18 |
5 |
14 |
23 |
46 |
2 |
14 |
32 |
78 |
4 WELO-WLNL-S |
4 WELO-WLNL-SS |
630 |
630 |
|
| 8, 10 |
5/16, 3/8 |
11/16-16 |
7 |
19 |
26 |
52 |
2 |
17 |
34 |
146 |
6WEMLOWLNMLS |
6 WELO-WLNL-SS |
630 |
630 |
|
| 12 |
1/2 |
13/16-16 |
10 |
19 |
29 |
56 |
3 |
20 |
37 |
252 |
8WEMLOWLNMLS |
8 WELO-WLNL-SS |
630 |
630 |
|
| 14, 15, 16 |
5/8 |
1-14 |
13 |
27 |
35 |
63 |
3 |
25 |
41 |
287 |
10WEML0WLNMLS |
10 WEL0-WLNL-SS |
420 |
420 |
|
| 18, 20 |
3/4 |
1 3/16-12 |
16 |
30 |
39 |
67 |
3 |
30 |
42 |
445 |
12 WEL0-WLNL-S |
12 WEL0-WLNL-SS |
420 |
420 |
|
| 22, 25 |
1 |
1 7/16-12 |
21 |
37 |
42 |
71 |
2 |
37 |
42 |
639 |
16 WEL0-WLNL-S |
16 WEL0-WLNL-SS |
420 |
420 |
|
| 28, 30, 32 |
1 1/4 |
1 11/16-12 |
26 |
41 |
45 |
75 |
2 |
43 |
42 |
718 |
20 WELO-WLNL-S |
20 WEL0-WLNL-SS |
350 |
280 |
|
| 35, 38 |
1 1/2 |
2-12 |
32 |
48 |
50 |
80 |
2 |
51 |
42 |
945 |
24 WELO-WLNL-S |
24 WEL0-WLNL-SS |
280 |
280 |
|
O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации
Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.
Для заказа варианта без контргайки удалите суффикс "WLNML" (например, 16WEMLO)
PN (бар) / 10 = PN (МПа)
Номинальное давление – PN, для версий из стали и нерж. стали.
Максимальная толщина стенки преборки
| Размер |
Наруж. диам. |
Прямая переборка
Макс. толщина, мм |
Фигурная переборка
Макс. толщина, мм |
| дюйм |
метрич. |
| 4 |
1/4 |
6 |
13,5 |
13,5 |
| 6 |
3/8 |
10 |
13,5 |
13,5 |
| 8 |
1/2 |
12 |
13,5 |
13,5 |
| 10 |
5/8 |
14-16 |
13,2 |
13,2 |
| 12 |
3/4 |
18-20 |
12,7 |
12,7 |
| 16 |
1 |
22-25 |
13,0 |
13,0 |
| 20 |
1 1/4 |
28-32 |
13,0 |
13,0 |
| 24 |
1 1/2 |
35-38 |
13,0 |
13,0 |
|
