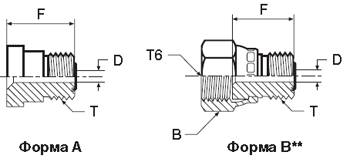

TRMLO Редуктор трубный Труба O-Lok® ORFS / Внутр. резьба O-Lok® ORFS, SAE 520123 /A
| Наруж. диам. трубы |
Резьба UN/UNF-2A T |
Резьба UN/UNF-2B T6 |
B, мм |
D, мм |
F, мм |
Вес (сталь), г/шт |
Форма |
O-Lok® Сталь |
O-Lok® Нерж. сталь |
PN (бар) |
Штук |
| мм |
дюйм |
S |
SS |
| 10 |
3/8 |
9/16-18 |
11/16-16 |
22 |
5 |
20 |
21 |
B |
6-4TRMLONS |
6-4TRMLONSS |
630 |
420 |
|
| 12 |
1/2 |
9/16-18 |
— |
— |
5 |
22 |
30 |
A |
8-4 TRLO-S |
8-4TRMLOSS |
630 |
420 |
|
| 12 |
1/2 |
11/16-16 |
13/16-16 |
24 |
7 |
22 |
33 |
B |
8-6TRMLONS |
8-6TRMLONSS |
630 |
420 |
|
| 16 |
5/8 |
9/16-18 |
— |
— |
5 |
23 |
37 |
A |
10-4 TRLO-S |
10-4TRMLOSS |
420 |
420 |
|
| 16 |
5/8 |
11/16-16 |
— |
— |
7 |
24 |
48 |
A |
10-6 TRLO-S |
10-6TRMLOSS |
420 |
420 |
|
| 16 |
5/8 |
13/16-16 |
— |
— |
10 |
26 |
50 |
A |
10-8 TRLO-S |
10-8TRMLOSS |
420 |
420 |
|
| 20 |
3/4 |
9/16-18 |
— |
— |
5 |
25 |
63 |
A |
12-4 TRLO-S |
12-4TRMLOSS |
420 |
420 |
|
| 20 |
3/4 |
11/16-16 |
— |
— |
7 |
26 |
66 |
A |
12-6 TRLO-S |
12-6TRMLOSS |
420 |
420 |
|
| 20 |
3/4 |
13/16-16 |
— |
— |
10 |
28 |
71 |
A |
12-8 TRLO-S |
12-8TRMLOSS |
420 |
420 |
|
| 20 |
3/4 |
1-14 |
1 3/16-12 |
36 |
13 |
30 |
85 |
B |
12-10TRMLONS |
12-10TRMLONSS |
420 |
420 |
|
| 25 |
1 |
13/16-16 |
— |
— |
10 |
29 |
103 |
A |
16-8 TRLO-S |
16-8TRMLOSS |
420 |
420 |
|
| 25 |
1 |
1-14 |
— |
— |
13 |
32 |
118 |
A |
16-10 TRLO-S |
16-10TRMLOSS |
420 |
420 |
|
| 25 |
1 |
1 3/16-12 |
1 7/16-12 |
41 |
16 |
33 |
133 |
B |
16-12 TRLON-S |
16-12TRMLONSS |
420 |
420 |
|
| 32 |
1 1/4 |
1 3/16-12 |
— |
— |
16 |
34 |
169 |
A |
20-12 TRLO-S |
20-12TRMLOSS |
420 |
280 |
|
| 32 |
1 1/4 |
1 7/16-12 |
1 11/16-12 |
48 |
21 |
38 |
183 |
B |
20-16 TRLON-S |
20-16TRMLONSS |
350 |
280 |
|
| 38 |
1 1/2 |
1 7/16-12 |
— |
— |
21 |
31 |
205 |
A |
24-16 TRLO-S |
24-16TRMLOSS |
350 |
280 |
|
| 38 |
1 1/2 |
1 11/16-12 |
— |
— |
26 |
34 |
209 |
A |
24-20 TRLO-S |
24-20TRMLOSS |
350 |
280 |
|
| 50 |
2 |
1 11/16-12 |
— |
— |
26 |
36 |
420 |
A |
32-20 TRLO-S |
32-20TRMLOSS |
200 |
200 |
|
| 50 |
2 |
2-12 |
— |
— |
32 |
36 |
420 |
A |
32-24 TRLO-S |
32-24TRMLOSS |
200 |
200 |
|
O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации
Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.
PN (бар) / 10 = PN (МПа)
Номинальное давление – PN, для версий из стали и нерж. стали.
**Эти типоразмеры поставляются с обжимной гайкой (Форма B).
|
