F682EDML Фитинг ввертной со стяжной гайкой

F682EDML Фитинг ввертной со стяжной гайкой Внутр. резьба O-Lok® ORFS / Наруж. метрич. резьба – Уплотнитель ED (ISO 9974)

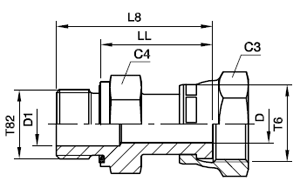

Наруж. диам. трубы Резьба метрич. T82 Резьба UN/UNF-2B T6 C3, мм C4, мм D, мм D1, мм L8, мм LL, мм Вес (сталь), г/шт O-Lok® Сталь O-Lok® Нерж. сталь PN (бар) Штук
мм дюйм S SS
6 1/4 M12x1,5 9/16-18 17 17 4 4 39 27 56 4M12F682EDMLS 4M12F682EDMLSS 500 420
8, 10 5/16, 3/8 M14x1,5 11/16-16 22 19 7 5 41 29 73 6M14F682EDMLS 6M14F682EDMLSS 630 420
8, 10 5/16, 3/8 M16x1,5 11/16-16 24 22 7 7 41 29 85 6M16F682EDMLS 6M16F682EDMLSS 630 420
12 1/2 M16x1,5 13/16-16 24 22 9 7 48 36 109 8M16F682EDMLS 8M16F682EDMLSS 630 420
14, 15, 16 5/8 M22x1,5 1-14 30 27 12 12 53 39 165 10M22F682EDMLS 10M22F682EDMLSS 420 420
18, 20 3/4 M27x2 1 3/16-12 36 32 14 14 58 42 282 12M27F682EDMLS 12M27F682EDMLSS 420 420
22, 25 1 M33x2 1 7/16-12 41 41 20 20 68 50 467 16M33F682EDMLS 16M33F682EDMLSS 420 420
28, 30, 32 1 1/4 M42x2 1 11/16-12 50 50 26 25 70 50 635 20M42F682EDMLS 20M42F682EDMLSS 350 280
35, 38 1 1/2 M48x2 2-12 60 55 32 32 72 50 885 24M48F682EDMLS 24M48F682EDMLSS 280 280

O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации

Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.

PN (бар) / 10 = PN (МПа)

Номинальное давление – PN, для версий из стали и нерж. стали.


···     ···     ···     ···     ···
