Трубная продукция > Фитинги O-Lok >
F642EDML Фитинг ввертной со стяжной гайкой

F642EDML Фитинг ввертной со стяжной гайкой Внутр. резьба O-Lok® ORFS / Наруж. резьба BSPP – Уплотнитель ED (ISO 1179)

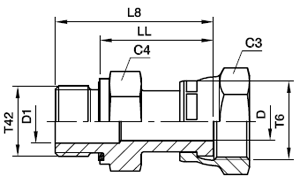

Наруж. диам. трубы Резьба BSPP T42 Резьба UN/UNF-2B T6 C3, мм C4, мм D, мм D1, мм L8, мм LL, мм Вес (сталь), г/шт O-Lok® Сталь O-Lok® Нерж. сталь PN (бар) Штук
мм дюйм S SS
6 1/4 1/8 9/16-18 17 14 4 4 34 26 43 4F642EDMLS 4F642EDMLSS 500 420
6 1/4 1/4 9/16-18 17 19 4 4 38 26 59 4-4F642EDMLS 4-4F642EDMLSS 500 420
8, 10 5/16, 3/8 1/4 11/16-16 22 19 7 5 40 28 72 6F642EDMLS 6F642EDMLSS 630 420
8, 10 5/16, 3/8 3/8 11/16-16 22 22 7 7 40 28 86 6-6F642EDMLS 6-6F642EDMLSS 630 420
8, 10 5/16, 3/8 1/2 11/16-16 22 27 7 7 42 28 92 6-8F642EDMLS 6-8F642EDMLSS 420 420
12 1/2 3/8 13/16-16 24 22 9 8 47 35 104 8F642EDMLS 8F642EDMLSS 630 420
12 1/2 1/4 13/16-16 24 22 9 5 47 35 98 8-4F642EDMLS 8-4F642EDMLSS 630 420
12 1/2 1/2 13/16-16 24 27 9 9 49 35 142 8-8F642EDMLS 8-8F642EDMLSS 420 420
14, 15, 16 5/8 1/2 1-14 30 27 12 12 52 38 165 10F642EDMLS 10F642EDMLSS 420 420
14, 15, 16 5/8 3/4 1-14 30 32 12 12 54 38 185 10-12F642EDMLS 10-12F642EDMLSS 420 420
18, 20 3/4 3/4 1 3/16-12 36 32 14 14 57 41 266 12F642EDMLS 12F642EDMLSS 420 420
18, 20 3/4 1/2 1 3/16-12 36 30 14 12 55 41 220 12-8F642EDMLS 12-8F642EDMLSS 420 420
22, 25 1 1 1 7/16-12 41 41 20 20 67 49 414 16F642EDMLS 16F642EDMLSS 420 420
28, 30, 32 1 1/4 1 1/4 1 11/16-12 50 50 26 25 69 49 623 20F642EDMLS 20F642EDMLSS 350 280
35, 38 1 1/2 1 1/2 2-12 60 55 32 32 72 50 885 24F642EDMLS 24F642EDMLSS 280 280

O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации

Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.

PN (бар) / 10 = PN (МПа)

Номинальное давление – PN, для версий из стали и нерж. стали.


···     ···     ···     ···     ···
