AOEL6 Фитинг ввертной угловой со стяжной гайкой

AOEL6 Фитинг ввертной угловой со стяжной гайкой Гайка O-Lok® ORFS / Наружная резьба UN/UNF – Уплотн. кольцо (ISO 11926), SAE 520281

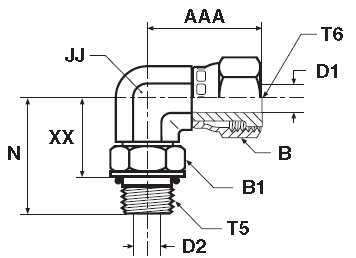

Наруж. диам. трубы Резьба UN/UNF-2A T5 Резьба UN/UNF-2B T6 AAA, мм B, мм B1, мм D1, мм D2, мм JJ, мм N, мм XX, мм Вес (сталь), г/шт O-Lok® Сталь O-Lok® Нерж. сталь PN (бар) Штук
мм дюйм S SS
6 1/4 7/16-20 9/16-18 27 18 14 4 4 14 33 22 47 4 A0EL6-S 4 A0EL6-SS 420 420
8, 10 5/16, 3/8 9/16-18 11/16-16 30 21 19 7 7 19 37 25 97 6 A0EL6-S 6 A0EL6-SS 420 420
12 1/2 3/4-16 13/16-16 38 24 24 9 10 19 41 27 104 8 A0EL6-S 8 A0EL6-SS 420 420
14, 15, 16 5/8 7/8-14 1-14 42 29 27 12 13 27 50 34 199 10 A0EL6-S 10 A0EL6-SS 420 420
18, 20 3/4 1 1/16-12 1 3/16-12 46 35 35 14 16 27 55 37 162 12 A0EL6-S 12 A0EL6-SS 420 420
22, 25 1 1 5/16-12 1 7/16-12 53 41 41 20 21 33 60 42 365 16 A0EL6-S 16 A0EL6-SS 380 380
28, 30, 32 1 1/4 1 5/8-12 1 11/16-12 58 48 48 26 26 41 62 44 480 20 A0EL6-S 20 A0EL6-SS 280 280
35, 38 1 1/2 1 7/8-12 2-12 61 57 54 32 32 48 66 47 933 24 A0EL6-S 24 A0EL6-SS 280 280

O-Lok® поставляется с эластомерным уплотнителем из NBR в стандартной комплектации

Дюймовые и метрич. компоненты могут различаться по размерам шестигранника.

PN (бар) / 10 = PN (МПа)

Номинальное давление – PN, для версий из стали и нерж. стали.


···     ···     ···     ···     ···
