Регулятор давления

Клапаны-регуляторы давления

Регулятор давления позволяет, вне зависимости от флуктуация давления подаваемого сжатого воздуха, стабилизировать давление на заданном значении. Выходное давление устанавливается регулировочным винтом, промаркированным шкалой выходного давления.

Путем использования регулятора давления, можно снизить давление сжатого воздуха, поступающего в пневмоцилиндр или к иным потребителям, до необходимого и достаточного значения, тем самым экономя сжатый воздух, а значит, и энергию, затрачиваемую на производство последнего. Регулятор давления может быть смонтирован как на одиночном потребителе, так и на распределителе, от которого запитываются множественные потребители сжатого воздуха.

В случае с пневмоцилиндром, регулятор давления можно разместить до контрольного (соленоидного или иного) клапана - в этом случае, давление сжатого воздуха будет стабилизировано при его поступлении на оба входа пневмоцилиндра. Если разместить регулятор после контрольного клапана, то регулироваться давление сжатого воздуха будет только в одном направлении.

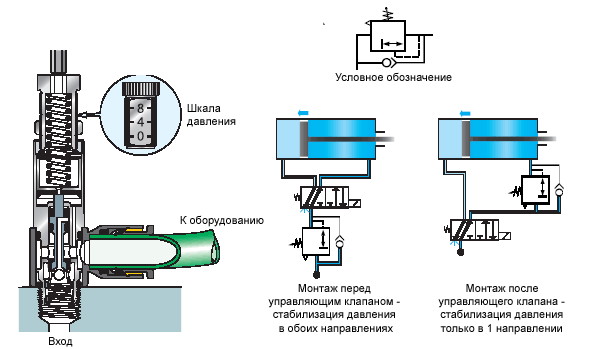

Устройство и размещение регулятора давления сжатого воздуха

• Корпус: пластик
• Основание: никелированная латунь с уплотнительной шайбой
• Кольцевые уплотнения: нитриловая резина
• Рабочая температура: от -10°C до +70°
• Допустимое входное давление: от 1 до 16 бар
• Диапазон регулировки выходного давления: от 1 до 8 бар

7300 - регулятор давления с цанговым соединением, наружная резьба BSPP

		D	C	Обозначение	E	F1	F2	G1	G2	H maxi	L1	L2		штук
		4	G1/8	7300 04 10	4,5	17	13	14	18,5	60,5	7	18,5	0,038
		6	G1/8	7300 06 10	4,5	17	13	14	18,5	60,5	7	20	0,045
		6	G1/4	7300 06 13	7,5	17	13	14	18,5	68,5	9,5	22	0,049
		8	G1/8	7300 08 10	4,5	17	13	14	18,5	60,5	7	25	0,057
		8	G1/4	7300 08 13	7,5	17	13	14	18,5	68,5	9,5	27	0,060
		8	G3/8"	7300 08 17	8,5	22	17	18,5	23,5	77,5	11,5	28,5	0,064
		10	G1/4	7300 10 13	7,5	17	13	14	18,5	68,5	9,5	29	0,070
		10	G3/8"	7300 10 17	8,5	22	17	18,5	23,5	77,5	11,5	30,5	0,073
