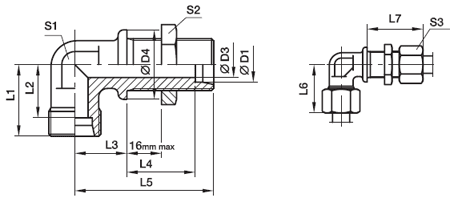

WSV Переборочный угловой фитинг _{(Конус EO 24°)}

Серия	D1	D3	D4	L1	L2	L3	L4	L5	L6	L7	S1	S2	S3	Вес, г/шт	Код заказа *	PN, бар¹			Штук
Серия	D1	D3	D4	L1	L2	L3	L4	L5	L6	L7	S1	S2	S3	Вес, г/шт	Код заказа *	CF	71	MS	Штук
L³	06	4	17	19	12,0	14	27,0	48	27	42	12	17	14	51	WSV06L0MD	315	315	200
	08	6	19	21	14,0	17	27,0	51	29	42	12	19	17	61	WSV08L0MD	315	315	200
	10	8	22	22	15,0	18	28,0	53	30	43	14	22	19	78	WSV10L0MD	315	315	200
	12	10	24	24	17,0	20	29,0	56	32	44	17	24	22	85	WSV12L0MD	315	315	200
	15	12	27	28	21,0	23	31,0	61	36	46	19	30	27	150	WSV15L0MD	315	315	200
	18	15	32	31	23,5	24	32,5	64	40	49	24	36	32	238	WSV18L0MD	315	315	200
	22	19	36	35	27,5	30	34,5	72	44	51	27	41	36	327	WSV22L0MD	160	160
	28	24	42	38	30,5	34	35,5	77	47	52	36	46	41	482	WSV28L0MD	160	160
	35	30	50	45	34,5	39	36,5	86	56	58	41	55	50	729	WSV35L0MD	160	160
	42	36	60	51	40,0	43	36,0	90	63	59	50	65	60	1091	WSV42L0MD	160	160
S⁴	06	4	19	23	16,0	17	29,0	53	31	44	12	19	17	72	WSV06S0MD	630	630
	08	5	22	24	17,0	18	29,0	54	32	44	14	22	19	99	WSV08S0MD	630	630
	10	7	24	25	17,5	20	29,5	57	34	46	17	24	22	128	WSV10S0MD	630	630
	12	8	27	29	21,5	21	30,5	59	38	47	17	27	24	168	WSV12S0MD	630	630
	14	10	27	30	22,0	23	32,0	63	40	50	19	30	27	194	WSV14S0MD	630	630
	16	12	30	33	24,5	24	31,5	64	43	50	24	32	30	249	WSV16S0MD	400	400
	20	16	36	37	26,5	30	33,5	74	48	55	27	41	36	390	WSV20S0MD	400	400
	25	20	42	42	30,0	34	35,0	81	54	59	36	46	46	618	WSV25S0MD	400	400
	30	25	50	49	35,5	39	37,5	90	62	64	41	50	50	889	WSV30S0MD	400	400
	38	32	60	57	41,0	43	37,0	96	72	68	50	65	60	1337	WSV38S0MD	315	315

1) Давление указано = позиция может быть доставлена

3) L = лёгкая серия; 4) S = тяжелая серия

Поставляется без гайки и кольца

*Пожалуйста, при отправке запроса дополнительно укажите суффиксы кода заказа в соответствии с требующимся Вам исполнением:

Суффиксы кода заказа
Материал	Суффикс поверхности материала	Пример
Сталь оцинкованная, без Cr(VI)	CF	WSV16SOMDCF
Нерж. сталь	71	WSV16SOMD71
Латунь	MS	WSV18LOMDMS

WSV Переборочный угловой фитинг (Конус EO 24°)
