Игольчатые краны

Игольчатый кран используют в тех случаях, когда требуется обеспечить высокую точность регулирования расхода газа или жидкости.

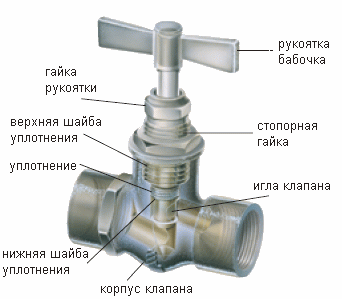

Конструкция

• Корпус: никелированная латунь (с пескоструйной обработкой)
• Рукоятка: zamac или никелированная латунь
• Игла: никелированная латунь
• Втулка: никелированная латунь (кроме модели 0510)
• Шайба: латунь (кроме модели 0510)
• Уплотнение: асбест пропитанный графитом
• Максимальное рабочее давление:от 120 bar (1740psi)
• Рабочая температура: от -20°C до +100°C (кроме модели 0510)

0502 - игольчатый кран с внутренней резьбой BSPP

		C		Обозначение	E	H maxi	H mini	J	L/2		штук
		G1/8	4	0502 04 10	9	56	50	17	23	0,110
		G1/4	4	0502 04 13	11	56	50	17	23	0,110
		G3/8"	6	0502 06 17	12	67	60	-	26	0,160
		G3/8"	9	0502 09 17	12	82	70	-	33	0,410

0501 - игольчатый кран с внешней/внутренней резьбой BSPP

		C		Обозначение	E1	E2	H maxi	H mini	J	L		штук
		G1/8	4	0501 04 10	7	9	56	50	17	44	0,105
		G1/4	4	0501 04 13	9,5	11	56	50	17	46	0,110
		G3/8"	6	0501 06 17	9,5	12	67	60	-	48	0,155

0510 - экономичный игольчатый кран с компрессионным соединением

Игла уплотнена специальным уплотнительным кольцом. Максимальное рабочее давление крана с ДУ4 - 100 бар, с ДУ5 - 60 бар. Рабочая температура: от -15°C до +70°C.

		D		Обозначение	C	F	H maxi	H mini	L/2		штук
		6	4	0510 04 06	10x100	13	46	42	29	0,090
		8	5	0510 05 08	12x100	14	46	42	30	0,090
		10	5	0510 05 10	16x150	19	46	42	31	0,110

0532 - угловой игольчатый кран с внутренней резьбой BSPP

		C		Обозначение	E	H maxi	H mini	H2	J	L1		штук
		G1/8	4	0532 04 10	9	52	46	19	17	19	0,085
		G1/4	4	0532 04 13	11	52	46	21	17	21	0,095
		G1/4	6	0532 06 13	11	63	55	26	22	26	0,175

0531 - угловой игольчатый кран с внешней/внутренней резьбой BSPP

		C		Обозначение	E1	E2	H maxi	H mini	H2	J	L1		штук
		G1/8	4	0531 04 10	7	9	52	46	19	17	19	0,080
		G1/4	4	0531 04 13	9,5	11	52	46	21	17	21	0,085
		G1/4	6	0531 06 13	9,5	11	63	55	25	22	26	0,170
		G3/8"	6	0531 06 17	9,5	12	63	55	25	22	27	0,195
		G½"	10	0531 10 21	13	16	72	62	34	26	33	0,310

0562 - игольчатый дренажный кран, резьба BSPP или метрическая

		C		Обозначение	E	F	H maxi	H mini		штук
		G1/8	5	0562 05 10	8	16	40	36	0,035
		M10x1	5	0562 05 60	8	16	40	37,5	0,035
		G1/4	5	0562 05 13	10	19	42,5	38,5	0,040

0563 - игольчатый дренажный кран, резьба NPT

		C		Обозначение	E	F	H maxi	H mini		штук
		1/4	5	0563 05 14	10	14	32,5	28,5	0,060

0627 - игольчатый кран с внутренней резьбой, с автосбросом давления

Этот отсечной клапан используется для подключения манометров. С помощью рычага, манометр можно изолировать, одновременно сбросив на нем давление. Для постоянного подключения манометра можно использовать запорную втулку. Рабочее давление до 10 бар.

		C	Обозначение	F	H	K	L maxi	L mini		штук
		G1/4	0627 00 13	19	43,5	20	22	40	0,100

0630 - игольчатый разгрузочный кран, резьба BSPP или метрическая

Этот клапан поставляется неоткалиброванным, но может быть настроен путем вставления в шестигранник F металлических шайб.

		C		Обозначение	E	F	H1		штук
		G1/4	6	0630 06 13	9	17	42,5	0,100
